EUROBLECH 2012 : PRIMA POWER montrera PSBB, une ligne FMS de poinçonnage, cisaillage pliage

02/10/2012

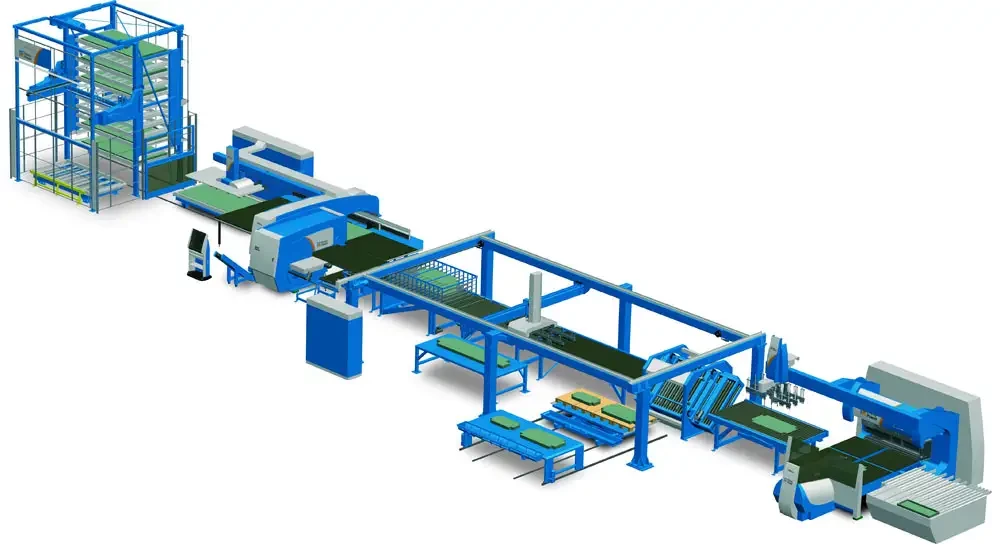

La ligne PSBB (abréviation pour poinçonnage, cisaillage, stockage provisoire et pliage) est un système de production entièrement automatique pour usiner les tôles en pièces de grande qualité et les plier.

Conformément à la philosophie Green Means de la société, la ligne est servo électrique, à part une fonction auxiliaire de la cellule de pliage automatique. La consommation d’électricité est basse et les coûts de maintenance beaucoup plus bas que dans la technologie hydraulique.

Equipée du magasin Combo, la ligne PSBB est la solution parfaite pour la fabrication aisée de pièces les plus complexes à partir d’une variété de matériaux qui peuvent être changés, automatiquement, comme programmés. La ligne PSBB à EuroBlech est équipée d’un magasin double qui offre une capacité vraiment vaste.

En plus de production entièrement automatique, par exemple la poinçonneuse à tourelle, est disponible pour être utilisée en opération manuelle, même pour fabriquer une seule pièce.

La grande majorité de toutes les pièces fabriquées en tôlerie sont rectangulaires, donc une méthode très économique pour les produire est d’effectuer d’abord le poinçonnage et ensuite de cisailler les pièces dans le même processus automatique avec une cisaille orthogonale intégrée. Aussi, les pièces avec deux ou trois angles droits sont parfaites pour être fabriquées avec une cisaille orthogonale.

Le coeur de la Shear Genius SGe est une poinçonneuse à tourelle servo électrique actualisée. La cisaille orthogonale dispose de son propre mécanisme d’activation électrique rendant le mouvement de la cisaille à la fois très rapide et entièrement contrôlé; ceci permet d’optimiser la productivité.

La puissance du vérin est de 30 tonnes, cadence de poinçonnage 1000 cp/min, vitesse de positionnement 150 m/min et vitesse de rotation de l’outil auto indexé de 250 t/min. Format de tôle maxi. est de 1500 mm x 3000 mm. La SGe a optimisé les changements d’outils; les autres temps auxiliaires ont été minimisés pour obtenir la meilleure productivité possible. Les fonctions bien connues telles que le réglage automatique du jeu de lames de cisaille sont incluses pour garantir une bonne qualité de coupe.

Après le cisaillage les pièces sont prises et empilées par un robot pour stockage temporaire et pour pliage.

Le flux de matière peut être organisé de façon flexible pour transférer les pièces directement vers le pliage automatique, pour équilibrer les différentes exigences de temps de pliage et de poinçonnage/cisaillage, pour sortir les pièces du système et pour en amener des nouvelles. Le stockage temporaire flexible assure que le fonctionnement optimal en termes de coût de production et de temps de débit peut toujours être choisi, quel que soit la production en cours.

Un dispositif de retournement de pièces est inclus dans la ligne PSBB exposée.

Le robot transfère les pièces, comme programmé, dans l’unité de pliage automatique. La solution de pliage automatique EBe, équipée de la technologie servo électrique de Prima Power, offre des avantages comme : opération très rapide, flexibilité pour la production de petites séries, excellente qualité de pliage et faibles coûts énergétiques et de maintenance.

Toutes les options de poinçonnage et de cisaillage peuvent être intégrées dans une ligne PSBB. Aussi, plusieurs solutions sont disponibles pour la manutention automatique des pièces pliées.
