EMS a développé une nouvelle machine de coupe biaise pour tubes

16/01/2012
EMS, spécialiste des machines de formage pour extrémités de tubes et des machines de coupe par couteau ou molette a développé récemment une machine capable de réaliser aussi bien des coupes droites que des coupes biaises.

Dans le cas de la coupe droite, une surlongueur peut être coupée par roulage sur une extrémité d’un tube droit utilisant un outillage de serrage droit identique à celui utilisé par la machine de recoupe d’extrémités de tube CTR.

Par ce principe de roulage, on peut couper une surlongueur jusqu’à 120 mm sur un tube Ø 60.

Si on veut couper des tubes allant jusqu’au Ø 120 on pourra couper une surlongueur allant jusqu’à 250 mm.

La longueur du bras de roulage dépend du diamètre du tube. Pour cette coupe par roulage une molette de coupe est utilisée et montée sur la tête du CTR AK.

Lors de cette opération de coupe de surlongueurs le couteau vertical pour coupe biaise est mis hors service.

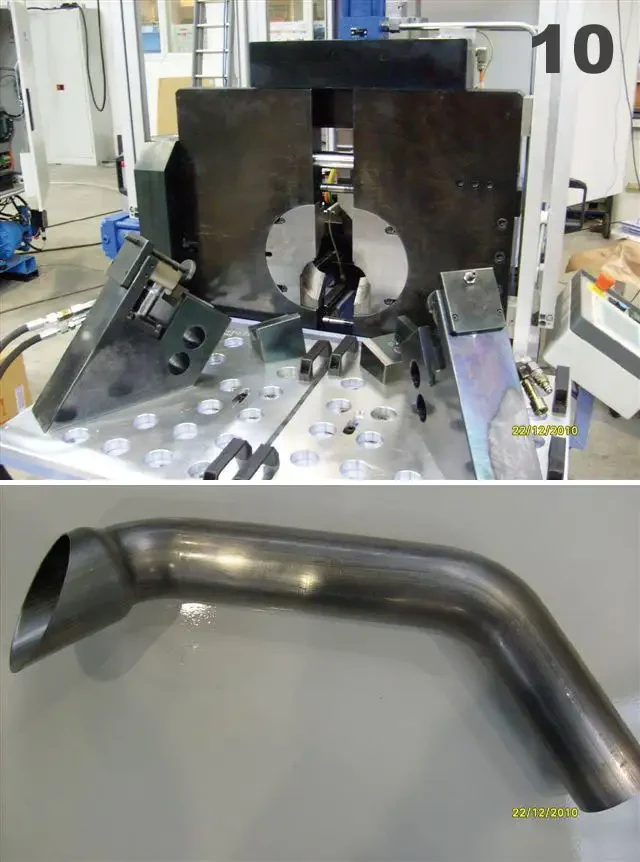

Principe de coupe biaise

Pour une coupe biaise la surlongueur est coupée avec le couteau vertical de façon à pénètrer dans l’extrémité ouverte du tube.

Si l’extrémité du tube est à la longueur souhaitée, c’est-à-dire entre 5 et 10 mm plus longue que la coupe biaise programmée, elle sera coupée dans la coquille de serrage biaise par le couteau vertical.

Il restera cette surlongueur de 5 à 10 mm qui sera coupée par la tête rotative.

Comme sur la tête de coupe de la CTR AK sera préprogrammée si l’extrémité du tube doit être coupée en une rotation ou en plusieurs opérations.

Un tube aura une coupe biaise de 30° en une rotation. Au delà de 30°, par exemple une coupe biaise de 45° se fera en 4 rotations : le couteau de la tête rotative perfore en 2 positions programmées et tournera vers la droite et vers la gauche pour que le couteau repousse toujours la paroi à couper vers l’extérieur.

Le programme de positionnement dépend de la géométrie du tube.

27 secondes sont nécessaires pour réaliser une coupe biaise jusqu’à 30° et 40 secondes pour des angles plus droits dans la mesure où la longueur du tube est ajustée.
