SMO (Sheet Metal Optimizer) de CATALCAD facilite le transfert de fichiers CAO 3D

SMO a été spécialement développé pour toutes les entreprises sous traitantes en tôlerie industrielle et pour les ateliers intégrés de fabrication tôlerie des grands groupes industriels qui ont à fabriquer des pièces et ensembles en tôle à partir de fichiers CAO 3D fournis par leurs clients, ou leurs bureaux d'études.

Ce nouveau produit, fruit des dernières technologie en matière d'échanges de fichiers normalisés (IGES, VDA, STEP) ou natifs (CATIA, Pro/Engineer, Unigraphics, Parasolid, Acis, ...) aussi bien qu'en matière de modélisation volumique tôlerie, permet de :

- Lire tous les fichiers CAO 3D quelque soit le système d'origine (Pro/E, Catia, IDEAS, Mechanical Desktop, SolidWorks, SolidEdge, Unigraphics, etc....)

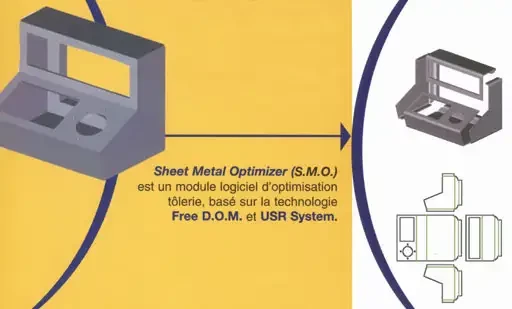

- Les traduire automatiquement en modèle 3D volumique Tôle modifiable et dépliable à savoir : Reconnaissance automatique des entités tôle telles que : Faces, Plis, Rayons de courbure, Trous et déformations spéciales, épaisseur, ... y compris si le fichier d'origine ne comporte pas d'entités spécifiques tôlerie

- Les travailler afin de les modifier ou les compléter pour les adapter au mode de fabrication.

Par exemple :

- Eclater la pièce en plusieurs sous-éléments, modifier ou créer des structures de découpe pour optimiser la matière et la fabrication, gérer les recouvrements des faces par exemple : 1/4 / 1/4 ; Recouvert / Recouvrant, ajuster les paramètres de perte aux plis en fonction des plieuses et outillages disponibles en atelier.

- Les déplier en automatique et obtenir un dépliage juste et adapté aux règles de pliage.

- Transférer les résultats directement aux systèmes de FAO de découpe (Poinçonnage, découpage laser....) et de pliage.
