Spécial MACHINE OUTIL 2006 : ID TOP, le centre de tournage 2 ou 3 axes à banc vertical avec chargement automatique intégré d'ERNAULT

24/03/2006
Ce tour est orienté vers l'usinage des pièces plates. L' ID TOP est une machine qui s'installe aussi bien en équipement autonome, qu'en cellule de tournage.

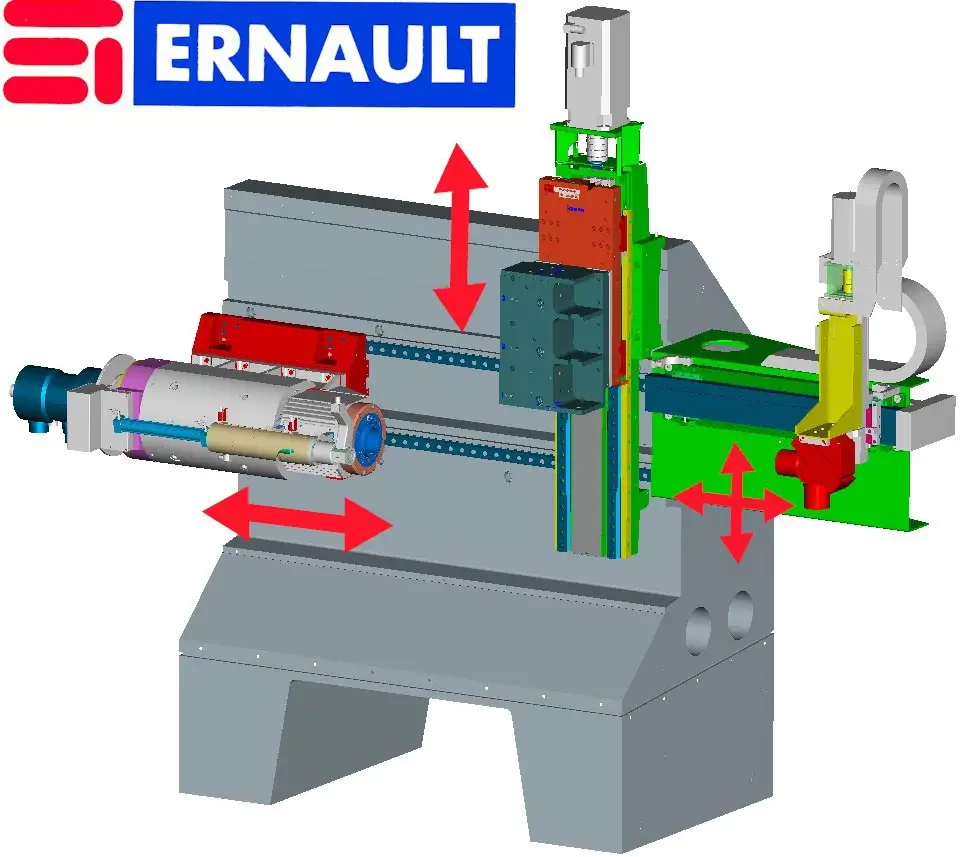

Sa structure comporte 4 modules : le chariot porte-poupée, le chariot porte-outils ou tourelle, le manipulateur et le changeur d'outils. L'architecture mécanique est caractérisée par des chariots indépendants qui apportent rigidité et précision. De conception parfaitement symétrique, il se monte avec broche à gauche ou à droite.

La broche a une puissance de 18 à 33 KW, et une vitesse de 4500 tr/mn à 7 000 tr/min. Les axes X et Z se déplacent à 60 m/min, avec une accélération de 10 m/s2. La machine est disponible en deux versions, avec un bloc porte-outils ou une tourelle équipée d'un plateau 12 postes. La structure de la machine est particulièrement adaptée aux applications de tournage dur.

L' ID TOP est équipé d'un manipulateur à 2 pinces et poignet rotatif assurant un temps de déchargement de la pièce finie et de chargement de la pièce suivante de 5 secondes. Les options suivantes sont disponibles : détection de bris d'outils, étalonnage des outils, contrôle pièces, carrousel de stockage de pièces.

Fort de l'excellente expérience de l'ID 2000, les solutions mises en œuvre pour cette machine tendent ont pour objectif "100% production" (0 panne, 0 défaut, 0 arrêt fonctionnel, 0 rebut).
