Simulation d'usinage : CGTech lance la version 6.1 de son logiciel VERICUT

20/03/2007
Premier fournisseur mondial de logiciels de simulation et d'optimisation de programmes d'usinage de machines-outils à commande numérique (CN), CGTech continue d'investir massivement dans le développement logiciel et lance VERICUT 6.1, nouvelle version de son logiciel de simulation d'usinage, intégrant une foule d'améliorations, découlant pour la plupart des commentaires formulés par les utilisateurs.

VERICUT/Présentation des fonctions :

VERICUT est un logiciel de simulation, de vérification et d'optimisation des programmes d'usinage des machines-outils CN. Il permet d'éliminer le contrôle manuel des programmes CN, de réduire les rebuts et de limiter les reprises. Il permet également d'optimiser les programmes CN afin de réaliser des gains de temps et d'obtenir une finition de surface de meilleure qualité. VERICUT simule tous les types de machines-outils CN, et notamment celles de fabricants renommés tels que Mazak, Makino, Matsuura, Hermle, DMG, DIXI, Mori Seiki et Chiron. VERICUT fonctionne de façon autonome, mais peut également être intégré à des systèmes de CFAO tels que Catia V5, Unigraphics, PTC, MasterCAM et EdgeCAM.

Intégration de la Visualisation graphique du programme CN

Dans VERICUT 6.1, la Visualisation graphique du programme CN est désormais intégré à la fenêtre principale, permettant à l'utilisateur de repartir de la dernière ligne du programme simulé. Les messages d'erreur et le texte des programmes CN apparaissent en surbrillance lorsqu'une collision de type machine ou fixation/pièce usinée est sélectionnée. En outre, le système permet l'ajout de matière lors des retours en arrière, pour une identification facilitée des zones critiques. Les vues Machine et Profil sont désormais actives en mode Visualisation graphique du programme CN. Par ailleurs, une simulation synchronisée des sous-systèmes (par exemple, pour les machines Fraisage-Tournage et multiaxes) est désormais disponible en mode Visualisation graphique du programme CN.

Améliorations de l'interface utilisateur

Une nouvelle fenêtre journal répertorie les messages, consultables à l'aide d'une barre de défilement. Ces messages sont classés par catégorie. Chaque catégorie de messages peut être masquée ou affichée à convenance. La sélection d'un message d'erreur ou d'avertissement dans la liste met en surbrillance la ligne du programme correspondante sur la fenêtre du programme CN. Cette fenêtre journal est repositionnable et peut être placée horizontalement sur la fenêtre principale ou à l'extérieur de celle-ci. En outre, de nouveaux témoins d'état informent l'utilisateur sur les différentes opérations de la simulation.

AUTO-DIFF

Le module AUTO-DIFF (détection en continu des manques et excès de matière) est désormais capable de vérifier en temps réel un minimum d'excès matière par rapport au modèle théorique. Cette fonctionnalité est généralement utilisée lorsque les passes d'ébauche doivent laisser un volume minimum spécifique de matière pour l'opération d'usinage suivante. AUTO-DIFF profil a été amélioré pour obtenir des résultats optimisés sur les profils complexes et de grandes dimensions où les modèles de conception et les bruts sont quasiment identiques.

Simulation des opérations manuelles (MDI)

Le mode MDI a été considérablement amélioré et inclut désormais des boutons de sélection d'axe et des icônes pour positionner l'outil. Ces fonctionnalités sont utiles lors des phases de planification. Ces commandes MDI peuvent être utilisées pour s'assurer que la machine est capable de réaliser la pièce souhaitée. La fonction de positionnement de l'outil inclut des valeurs de déport axial et radial.

Gestion des fichiers de configuration machine et contrôleur

Certaines sociétés disposant d'un parc de plusieurs machines et de plusieurs programmeurs CN, peuvent souhaiter ?verrouiller? les configurations machine de VERICUT. Des fichiers machine/contrôleur encodés permettent au responsable du site d'éviter toute modification accidentelle des configurations machine. Les options de menu sont réorganisées de sorte que la configuration ?spécifique projet? utilisée lors des opérations de simulation de programme CN soit clairement séparée des options de configuration ?machine/ contrôleur ?. L'utilisation des fichiers machine/ contrôleur encodés désactive automatiquement les menus de configuration machine/ contrôleur. Si nécessaire, le menu Configuration machine/ contrôleur peut être supprimé de la barre de menus principale de VERICUT.

Nouveaux outils

Les tours multiaxes (tels que les outils ?Flash? ou autres types d'outils à points pilotés multiples) sont désormais supportés. La position de chaque broche est vérifiée avant la coupe. Le contrôle de la limite de coupe (ajoutée sur la version 6.0) a été optimisé pour inclure le contrôle des valeurs de rotation broche minimum/maximum. Une option permet de positionner automatiquement le point de jauge au niveau le plus haut de l'assemblage.

Mises à jour des interfaces CAO/FAO/PLM

Les interfaces CAO/FAO de VERICUT facilitent la vérification des programmes CN depuis un environnement CAO/FAO/PLM. Les utilisateurs peuvent vérifier chaque opération individuellement, une série d'opérations ou un jeu de programmes CN complets. La géométrie du brut, de l'attachement et de la pièce théorique est automatiquement transférée vers VERICUT avec la bonne orientation, toutes les données du programme CN, de l'outillage, de la machine et des commandes ainsi que les autres paramètres de simulation. La version 6.1 inclut des mises à jour des interfaces CAO/FAO/PLM suivantes :
- Interface Unigraphics fusionne les outils de la session UG avec les outils de la bibliothèque du fichier de projet modèle.
- Interface CATV : les utilisateurs de CATIA V5 peuvent choisir comment appliquer l'axe d'usinage de la pièce dans leur simulation VERICUT en sélectionnant le déport (Program Zero, Work Offset, etc.) et sa position par rapport à la machine (outil, articulation de l'axe, etc.). CATV permet à l'utilisateur de sélectionner l'esquisse utilisée pour définir la forme des outils dans CATIA. Cette géométrie est ensuite utilisée pour créer des outils dans VERICUT. Les unités de longueur de CATIA (pouces ou millimètres) sont désormais automatiquement détectées et configurées dans la session VERICUT.

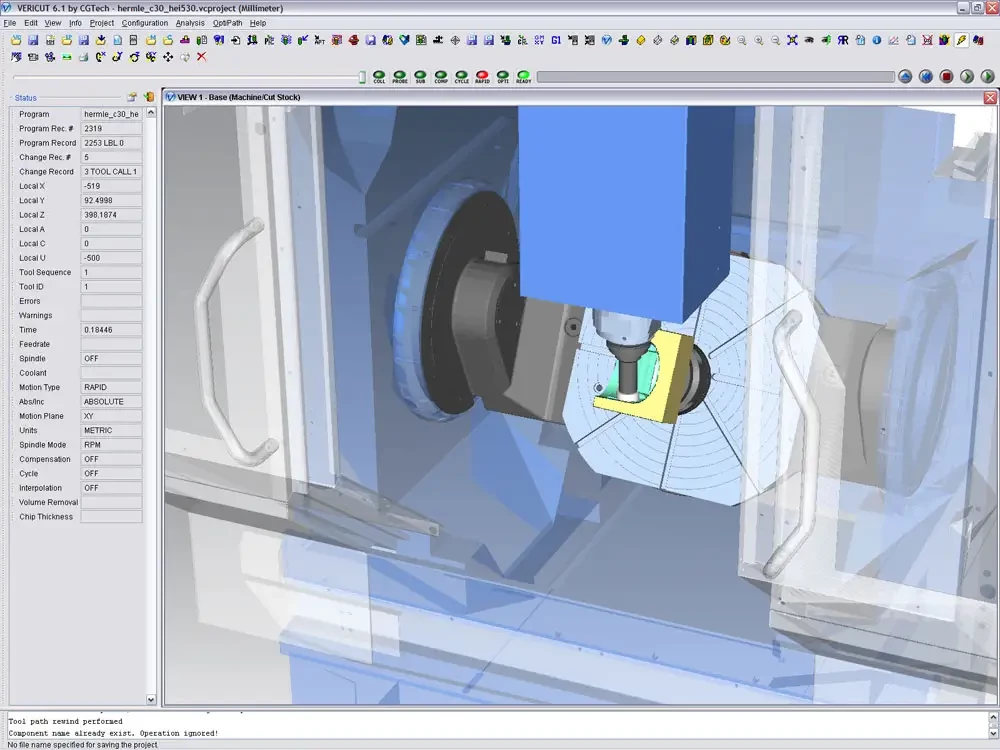

Légende photo : VERICUT 6.1 apporte de nombreuses améliorations au module Vérification de programmes CN, notamment la possibilité de remettre la matière enlevée sur le brut usiné.
