ROMHELD et la multiplication de pression miniBOOSTER : le montage d'amplificateurs de pression dans les installations hydrauliques ? une solution souvent négligée

07/04/2003
Dans les pays très industrialisés, le montage d'amplificateurs de pression dans les systèmes hydrauliques de bridage permet de réduire les coûts, la place et le poids.

La firme miniBOOSTER représentée en France par la société ROMHELD, s'est spécialisée dans la production d'un amplificateur de pression hydraulique, le miniBOOSTER. L'amplificateur de pression est utilisé sur de nombreux types de machines et d'installations.

La haute pression

Dans les systèmes hydrauliques, il est souvent nécessaire de pouvoir utiliser des pressions de service plus importantes que la source dont on dispose, et c'est uniquement en ajoutant un multiplicateur de pression que l'on obtient un système fonctionnant parfaitement avec un rendement élevé.

Sur de nombreuses machines, la haute pression est nécessaire pour satisfaire la qualité du serrage, tel que sur les centres d'usinage mais aussi pour des fonctions de puissance comme sur les presses d'emboutissage, de plasturgie, de sertissage ou bien sur des moyens de levage.

Les amplificateurs de pression offrent de nombreux avantages

L'utilisation d'amplificateurs de pression laisse au concepteur davantage de liberté d'action pour sélectionner la pression de service. La charge hydraulique devient plus stable pendant la totalité du cycle de la machine. L'amplificateur de pression se met uniquement en charge au moment précis où la haute pression est requise. Le reste du temps, il est passif, sa consommation interne est nulle et il n'a donc aucune incidence sur le rendement du système.

L'utilisation d'amplificateurs de pression miniBOOSTER en remplacement des systèmes traditionnels à haute et à basse pression offre les avantages suivants :
- Rendement plus élevé et allongement de la durée de vie en raison de la pression de service plus faible - Système plus compact - Sécurité accrue grâce à la réduction du système à haute pression - Possibilité de distribution intégrée - Aucun joint d'étanchéité dynamique - Conditions d'amplification adaptées aux besoins réels

L'amplificateur de pression fonctionne de la façon suivante Tous les amplificateurs de pression miniBOOSTER sont du type oscillant et élèvent la pression hydraulique fournie à une pression finale plus élevée. Lorsque l'amplificateur de pression est alimenté en huile, il commence automatiquement à amener le fluide à la pression finale. Lorsque celle-ci est atteinte, l'amplificateur de pression s'arrête et fonctionne alors uniquement pour maintenir cette pression, par exemple en compensant l'effet d'une utilisation ou d'une fuite éventuelle. Le fonctionnement de l'amplificateur de pression est basé sur un système breveté.

Utilisation de l'amplificateur de pression

Dans le principe, un amplificateur de pression peut être utilisé partout où il est nécessaire de disposer d'une pression supérieure à la pression habituelle à un moment donné.

Un domaine convient particulièrement bien à l'amplificateur de pression : celui des installations existantes sur lesquelles on souhaite obtenir une pression plus élevée que celle permise par la conception d'origine. Les aménagements traditionnellement apportés à ce type d'installation, qui visent à augmenter leur puissance pour obtenir une pression plus élevée, sont en règle générale très coûteux et difficiles à réaliser. Avec l'amplificateur de pression, il est possible d'augmenter la pression de service d'un système existant en y intégrant tout simplement l'amplificateur, à condition toutefois de disposer du débit volumétrique nécessaire.

Exemples d'utilisations

Depuis son récent lancement sur le marché, l'amplificateur de pression a déjà trouvé son application dans différents systèmes. La liste ci-dessous souligne la variété des champs d'application de l'amplificateur, ainsi que ses domaines d'utilisation les plus courants.

Outillage de serrage hydraulique
- Outillage hydraulique de différents types, pour centres d'usinage et machines spéciales
- Machines de moulage par injection : blocage de parties de moules, supports de noyau
- Clés dynamométriques, extracteurs de boulons, etc.
- Accouplement rotatif de tour
- Équipement de test jusqu'à 3.000 bars
- Chariots à fourche
- Concasseurs de béton
- Offshore
- Outillage hydraulique sur véhicules de travaux publics ou de secours
- Mini-centrales
- Filtres-presses
- Matériel ferroviaire d'entretien

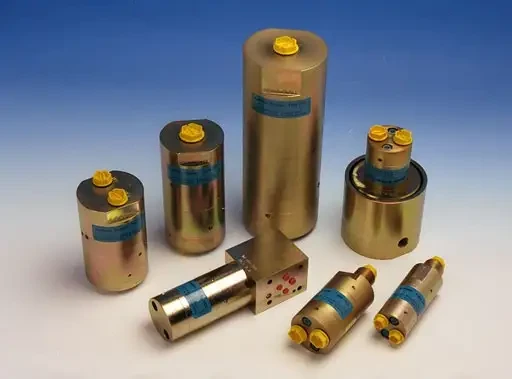

Une gamme étendue

ROMHELD France et miniBOOSTER Hydraulics A/S propose une large gamme d'amplificateurs de pression hydrauliques.

HC1 : Le miniBOOSTER le plus compact : de très faibles dimensions et un poids réduit.
HC2 : Le miniBOOSTER standard, destiné à la plupart des applications équipées d'outils de maintien et de serrage.
HC3 : Version du miniBOOSTER HC2 pour composition DN6.
HC4 : Débit de sortie pouvant atteindre jusqu'à 5 litres/minute, pour les applications qui demandent davantage de débit à une pression plus élevée.
HC5 : MiniBOOSTER double avec 2 prises haute pression.
HC6 : Débit de sortie pouvant atteindre jusqu'à 11 litres/minute, pour les applications qui demandent davantage de débit à une pression plus élevée.
HC8 : Version du miniBOOSTER HC2 conçue pour des pressions de sortie pouvant atteindre jusqu'à 2.000 bars (3.000 bars sur demande).

Les miniBOOSTER sont disponibles avec jusqu'à 11 coefficients d'amplification différents. Grâce à leur conception compacte, les multiplicateurs peuvent être installés à l'endroit précis où la haute pression est nécessaire. Ils demandent un minimum de place et s'intègrent facilement, aussi bien dans les systèmes existants que dans les nouvelles installations. Une pression de travail moins élevée signifie une consommation d'énergie réduite et, par conséquent, des coûts de production moindres.
