Spécial INDUSTRIE 2004 : ENGINEERING DATA montrera un système de bridage à changement rapide

10/03/2004
Engineering Data, dans le domaine du bridage depuis 15 ans, lance un nouveau produit à démontage rapide avec une grande modularité.

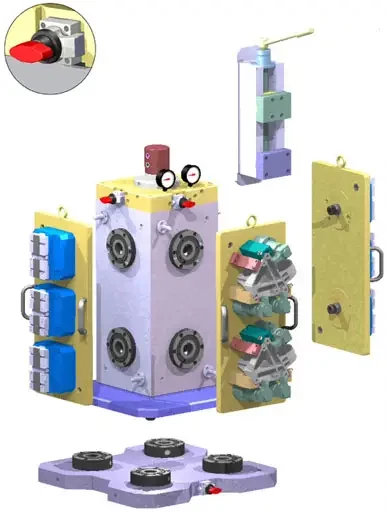

Il s'agit d'une station de bridage équipée d'hydraulique avec des "plaques navettes" interchangeables. Ce système peut équiper centres d'usinage verticaux, horizontaux, presses ou machines transferts.

La station SBM® (Station de Bridage Modulable) peut avoir différentes formes (cubique, hexagonale, équerre) et dimensions. Toute la gestion de l'hydraulique se fait par un bloc foré sur 3 niveaux.

Les plaques navettes SN® (Speed Navette) sont usinées avec précision (aluminium ou acier, différentes dimensions, poignées ergonomiques de manutention). Des forages profonds assurent bridage et débridage des vérins hydrauliques montés sur ces dernières.

La fixation des SN® se fait par des vérins femelles du commerce implantés sur les côtés des SBM®. La SN® est indexée par une fonction de prise mâle femelle et l'étanchéité des 2 éléments est assurée par des coupleurs.

Un changement d'outillage classique nécessite plusieurs heures. Le système SBM® SN® est la solution de rapidité qui répond aux attentes des industriels : moins d'une minute pour le changement de série avec une répétabilité de ± 0.01 mm par une fonction de verrouillage/déverrouillage 1/4 de tour.
