BYSTRONIC simplifie le pliage automatisé et manuel avec Xpert 40

12/12/2017
Avec la cellule de pliage mobile, Mobile Bending Cell, Bystronic franchit un pas dans l’évolution du pliage. La presse plieuse Xpert 40 est dotée d’une fonctionnalité d’automatisation mobile. Il en résulte une solution compacte pour le pliage automatisé et manuel.

Les pièces à plier qui entrent en production présentent des formes, tailles et nombre de plus en plus variés. Mais il s’agit toujours de produire l’ensemble de ces pièces de la manière la plus rapide et la plus rentable qui soit. L’exigence en matière de système de pliage moderne est par conséquent de s’adapter à cette diversité, d’aider l’utilisateur à produire rapidement, d’automatiser le plus d’étapes de travail possible et de donner à l’utilisateur la possibilité de travailler manuellement s’il le souhaite. Clairement, l’objectif visé est un pliage facilité.

Avec la Mobile Bending Cell, Bystronic répond ainsi à toutes ces exigences. La nouvelle cellule de pliage de l’Xpert 40 renferme la robotique de pliage. Une combinaison de presse plieuse rapide et d’automatisation mobile. La Mobile Bending Cell permet d’usiner de grandes séries en un processus de pliage automatisé. Vous pouvez aussi à tout moment plier manuellement des petites séries ou des pièces uniques. Le robot de pliage se met tout simplement de côté lorsqu’elle ne sert pas.

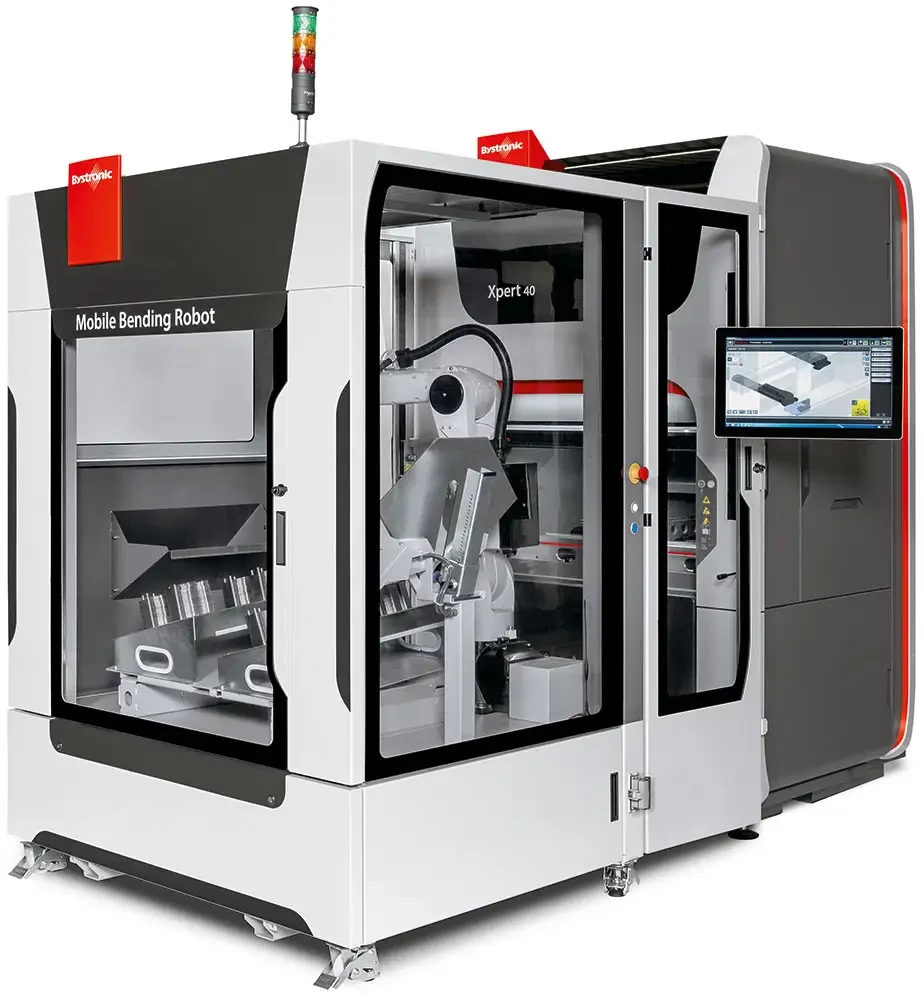

Avec la Mobile Bending Cell, Bystronic marrie avec souplesse le pliage manuel et robotisé


Principe Plug in & Bend

Cette automatisation de pliage est unique. Et elle laisse en outre beaucoup de liberté aux utilisateurs au gré des variations du carnet de commandes. La Mobile Bending Cell fonctionne selon le principe Plug in & Bend. En pratique : la petite Xpert 40 peut être installée et mise en service dans quasiment tous les environnements. Et elle peut aussi être rapidement déplacée si nécessaire. Puis l’automatisation mobile est connectée en toute transparence. L’ensemble de l’installation de la Mobile Bending Cell reste néanmoins remarquablement compact. Raccordez et pliez sans attendre. Le robot peut être configuré par l’opérateur en quelques minutes sur l’Xpert 40. Il suffit de le mettre tout contre la presse plieuse. En deux temps trois mouvements, le robot s’aligne automatiquement à la presse plieuse à l’intérieur de la Mobile Bending Cell.

L’Xpert 40 très réactive plie dans la Mobile Bending Cell trois fois plus de pièces qu’une grande presse plieuse. Son châssis compact et la commande ByMotion confèrent à la presse plieuse une dynamique élevée avec des vitesses de pliage supérieures à 25 millimètres à la seconde. Sur une longueur de pliage d’un mètre, l’Xpert 40 déploie une force de pliage jusqu’à 40 tonnes. C’est presque comme si le poids d’un tracteur de semi-remorque à six axes se balançait sur une ligne de pliage d’une pièce de tôlerie.

La précision requise est assurée par ByMotion, la commande de la presse plieuse. Celle-ci régule l’interaction entre vitesse, force et équilibre. Des résultats de pliage à forte répétitivité sont ainsi réalisables. Et ceci est particulièrement déterminant pour des grandes séries de pliage produites en mode automatique. L’exigence est alors la suivante: « Plier la première pièce exactement comme la millième pièce en fin de commande. »

programmation presse plieuse robot
La Mobile Bending Cell est pilotée via un écran tactile


Système DDS (Dynamic Drive System)

Et enfin, encore un aspect déterminant pour le pliage : ne pas gaspiller d’énergie. C’est précisément ce que permet le système DDS de la Mobile Bending Cell. Il assure des séquences de pliage dynamiques tout en veillant à ne pas gaspiller de l’énergie. A quoi s’ajoutent des fonctions intégrées telles que l’Energy Saver et un mécanisme automatique Stop & Start intelligent. Les deux fonctionnalités conviennent aussi bien pour un processus de pliage manuel qu’automatique.

Commande Easy-Touch

Dans l’univers industriel moderne, le pliage et l’automatisation doivent être interconnectés en toute transparence, sans attarder l’utilisateur avec des étapes de commande fastidieuses. C’est pourquoi Bystronic a intégré la commande d’automatisation mobile directement à l’interface utilisateur de la presse plieuse.

Les utilisateurs commandent ainsi tous les pliages et processus d’automatisation de la Mobile Bending Cell à partir de l’écran tactile. Et ce en quelques effleurements. L’interface utilisateur ByVision Bending, qui équipe le système, a été conçue intuitive et au plus proche du process par Bystronic. Une fois programmée, la Mobile Bending Cell démarre le programme de pliage actuel en mode automatique, et donne la possibilité à l’opérateur de monter rapidement les outils adéquats. La robotique amène ensuite les pièces à plier exactement à la station de pliage concernée.

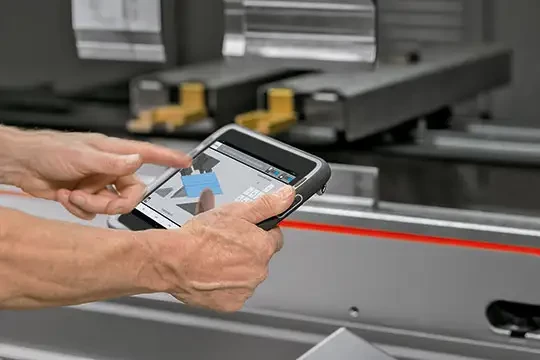

Sur demande, Bystronic propose diverses options complémentaires qui permettent de piloter la commande de la Mobile Bending Cell à partir de terminaux mobiles. Ainsi, les utilisateurs peuvent par exemple commander l’interface utilisateur ByVision Bending à partir d’une tablette. Les différents paramètres du processus de pliage peuvent par conséquent être consultés et au besoin modifiés à partir de n’importe quel site de production.

Une autre option réside dans le service de surveillance Observer. Ce service permet aux utilisateurs de surveiller à tout moment l’ensemble des processus en cours sur la Mobile Bending Cell. Ce faisant, un système de caméra intégré permet une diffusion en direct de vidéos ainsi que des données de processus sur les terminaux mobiles tels que smartphone, tablette ou ordinateur portable.
