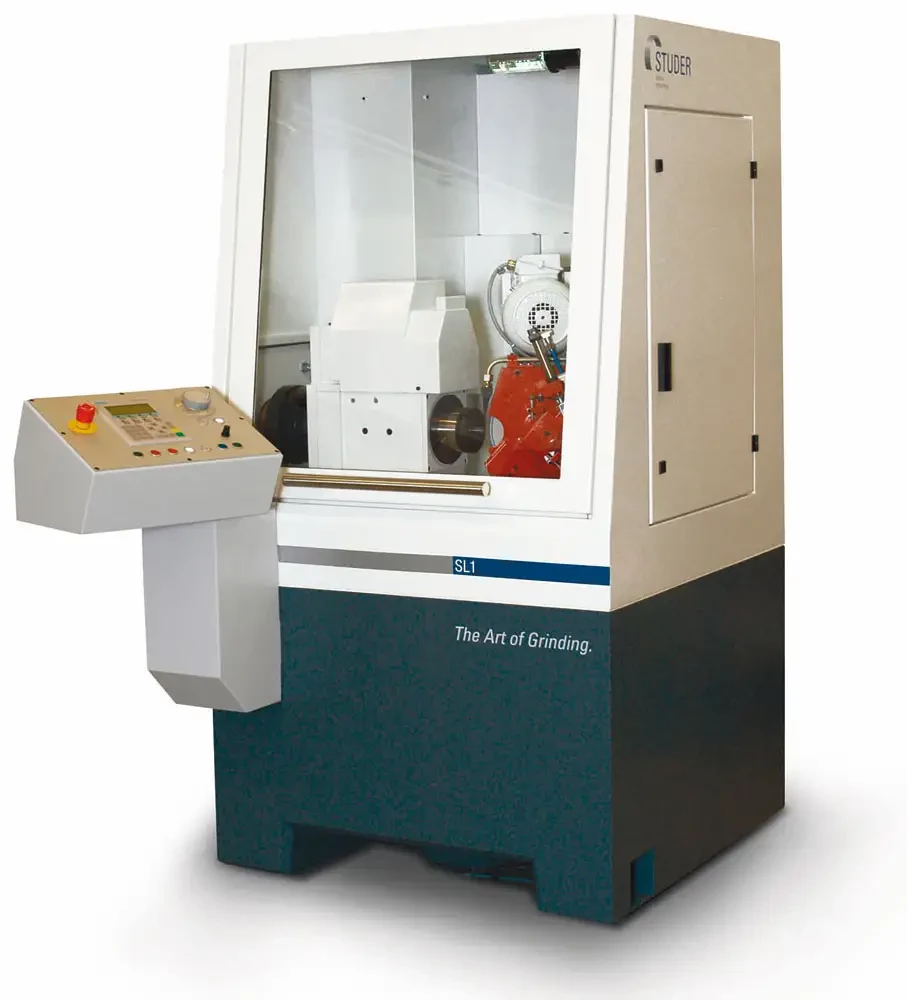

SL1 de STUDER est une rectifieuse de pointes pour outils carbure

Pour la rectification d'angles et de chanfreins à partir d'une ébauche plus rationnel Studer présente une rectifieuse de pointes pour outils carbure et offre ainsi un procédé optimisé.

La SL1 est une nouveauté mondiale et rectifie les chanfreins et les angles pleins sur des ébauches en carbure de tungstène. Elle est spécialement conçue pour ce type d'usinage, ce qui rend les coûts imbattables. Tout ce qui, aujourd'hui, est souvent préparé sur une rectifieuse cylindrique avec comme conséquence que la principale tâche d'usinage des pièces n'est pas possible à court terme - peut à présent être réalisé sur la SL1 de manière simple et conviviale.

Caractéristiques :
? La gamme des pièces à usiner s'étend de ø 3x45mm à ø 30x350mm.
? La SL1 dispose d'une commande SPS 2 axes qui contrôle l'axe d'avance (X) et l'axe d'oscillation (W).
? Le réglage de l'axe d'orientation (B) et le positionnement de la poupée port-pièce se font manuellement.
? Hauteur des pointes 125 mm
? Dimensions de la pièce max. Ø 30 x 350 mm
Dimensions de la pièce min. Ø 3 x 45 mm
? Bâti de la machine en fonte minérale Granitan S103
? Surface au sol 1 m2 + tableau de commande
? Hauteur 2 m + 0,8 m course de la porte vers le haut
? Plage de pivotement 30° - 70° à réglage continu
? Carénage intégral avec un nouveau concept d'ouverture de porte pour améliorer l'accessibilité
