Surveillance en temps réel des outils

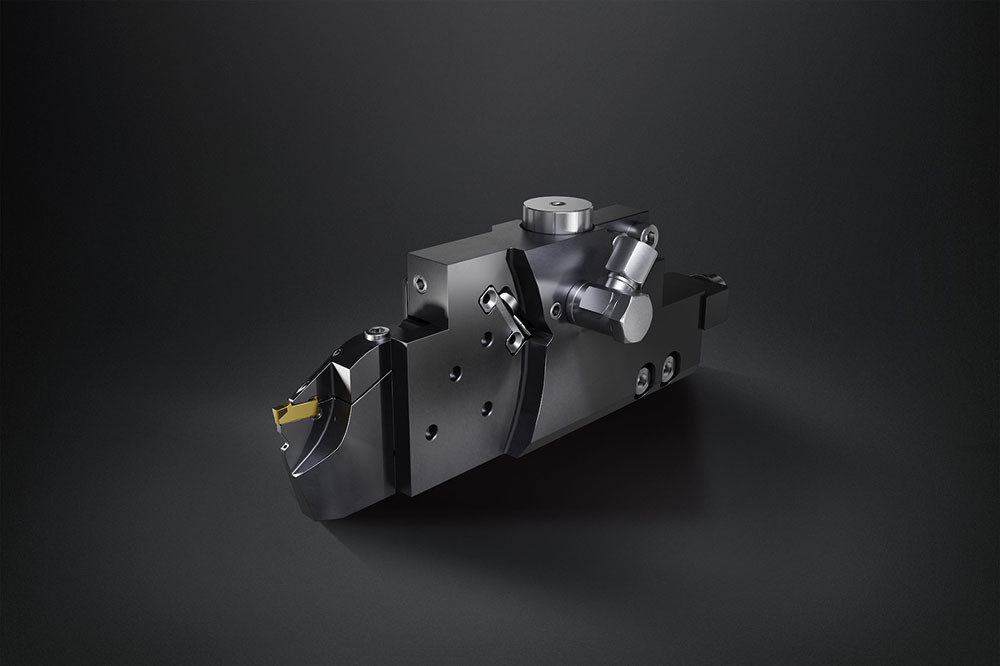

En étroite collaboration avec le groupe Kistler, Paul Horn GmbH a développé une solution unique au monde pour la surveillance des outils en temps réel lors des opérations de tournage. Kistler est le leader mondial des technologies de mesure dynamique de la pression, de la force, du couple et de l’accélération. Le système d’outil piézo (Piezo Tool System, PTS) se compose d’un capteur de force inséré avec précision dans l’outil de tournage et fournit des informations sur l’état de l’outil pendant l’usinage. Il permet de mesurer des forces à partir de quelques newtons. La fréquence de balayage par défaut est de 10 000 Hz, permettant également de mesurer également les forces d’usinage les plus faibles. L’opérateur de la machine peut identifier immédiatement les matériaux ou des nuances de coupe défectueux, voire un bris d’outil, ce qui entraîne un minimum de rebut et un niveau de qualité exceptionnel. De plus, l’utilisateur peut augmenter la durée de vie des outils utilisés de manière ciblée. Horn propose les porte-outils contrôlés par capteur comme les porte-outils à section carré, Ainsi que les unités linéaires pour les tours à poupée mobile Citizen et comme les supports de base pour les tours multibroches INDEX et pour le système d’outils Supermini. D’autres interfaces pour d’autres fabricants de machines sont en cours de développement. Les autres méthodes de mesure, comme la surveillance de la puissance d’entraînement du moteur de la broche principale, sont inefficaces dans ce domaine, car les écarts sont trop faibles. Même la mesure du bruit de structure ne donne pas systématiquement des résultats satisfaisants pour les petites pièces. Cette solution PTS (Piezo Tool System) est compatible avec une sélection de porte-outils standard de Horn. Elle ne nécessite aucune intervention dans la commande numérique. Tous les outils standard peuvent être installés. Le changement d’outils et le réglage sont identiques à ceux de l’unité standard linéaire. Le support de base standard 968 pour multi-broches INDEX est également interchangeable avec le support de base PTS 968. Le système de support permet l’utilisation de toutes les cassettes de serrage Horn de type 842. Le changement d’outils, le changement de cassettes et le réglage de hauteur de pointe sont identiques à ceux des outils standards.

La société :

HORN, reconnu comme le spécialiste des outils de précision pour le tournage et le fraisage de gorges La filiale HORN France est basée à Lieusaint (77) et en Haute-Savoie (74 Scionzier) où elle dispose d’un show-room et d’un centre d’essais. Secteurs clients : automobile, aéronautique et spatial, médical, joaillerie, équipements industriels, composants hydrauliques et pneumatiques,…

Tel : +33 1 64 88 59 58
