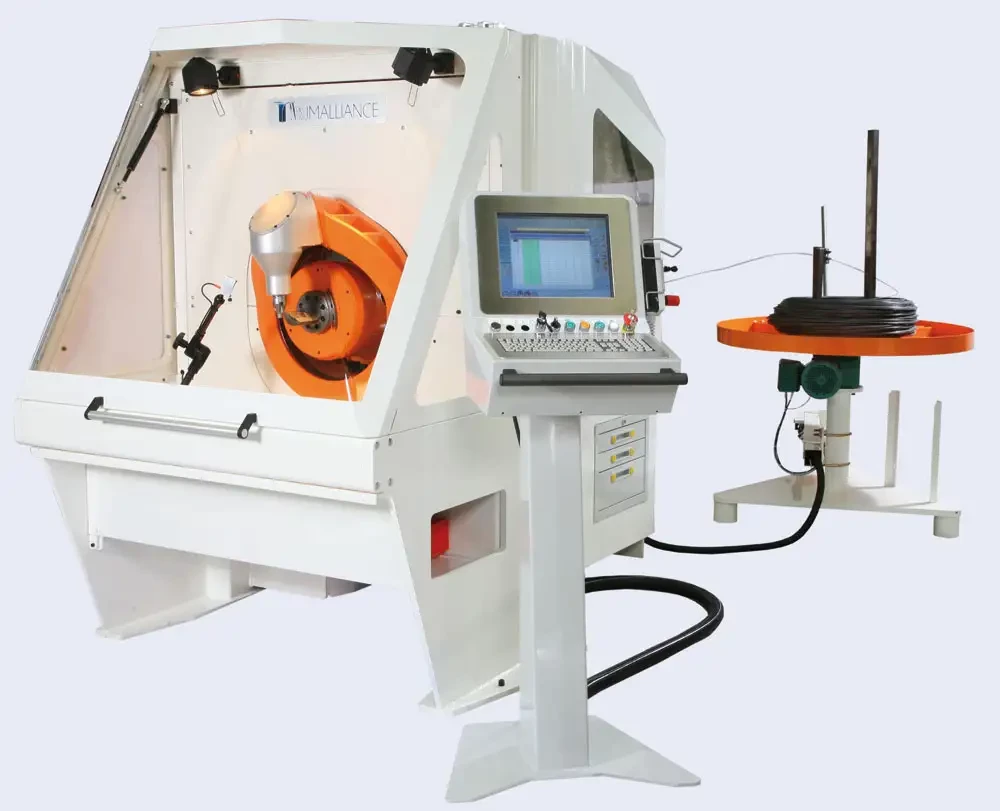

FRX4 de NUMALLIANCE, le concept innovant de machine pour petit fil et ressort

26/05/2008
Attention, ici le fil ne tourne pas ! L'amenage, non plus. Ceci supprime le stress dans le fil. Ici nous tournons sans limitation et à vitesse non ralentie autour du fil pour le façonner quel que soit l'état d'avancement de la forme et de la fragilité de la pièce ou du ressort en cours de fabrication.

Un seul chariot porte-outils permet de se libérer de la contrainte des multi chariots traditionnels. Ce chariot se positionne librement dans les 360° autour du fil. De plus les axes CN permettent l'interpolation spatiale du centre de travail des outils par rapport au nez de pliage.

Il convient de noter la position des galets d'amenage le plus proche possible du nez de pliage. La conception modulaire de l'amenage autorise 2, 3 ou 4 paires de galets.

La FRX4 permet de travailler du fil acier à ressort jusqu'à 3mm, 4 mm en acier doux. L'enroulement est possible avec un rapport de 4 en poussant le fil. Quelques autres caractéristiques :
- L'outil interchangeable comporte des gorges d'enroulement libre pour enroulement en poussant à droite et à gauche avec une rotation illimitée dans les 2 sens et permet d'enrouler sur un mandrin, à droite ou à gauche.
- La rotation infinie du bras autour du fil, associée aux autres axes croisés, confère à la machine l'équivalence d'une infinité de coulisseaux. D'autre part, contrairement aux chariots traditionnels, le mouvement n'est pas limité à une trajectoire linéaire, mais autorise la réalisation de déplacements combinés.
- Le positionnement du guide fil par rapport au plan vertical de la machine permet de réaliser le vrai double pli ou un pli « baïonnette » en une seule séquence. En outre, il permet d'effacer le nez pour le passage de grandes branches.
- La possibilité de changer le support guide fil en fonction de la géométrie et de l'encombrement de la pièce à façonner.

Enfin, tous les mouvements peuvent être interpolés et l'architecture mécanique à faible inertie permet des cadences élevées et assure la fiabilité de la machine.
