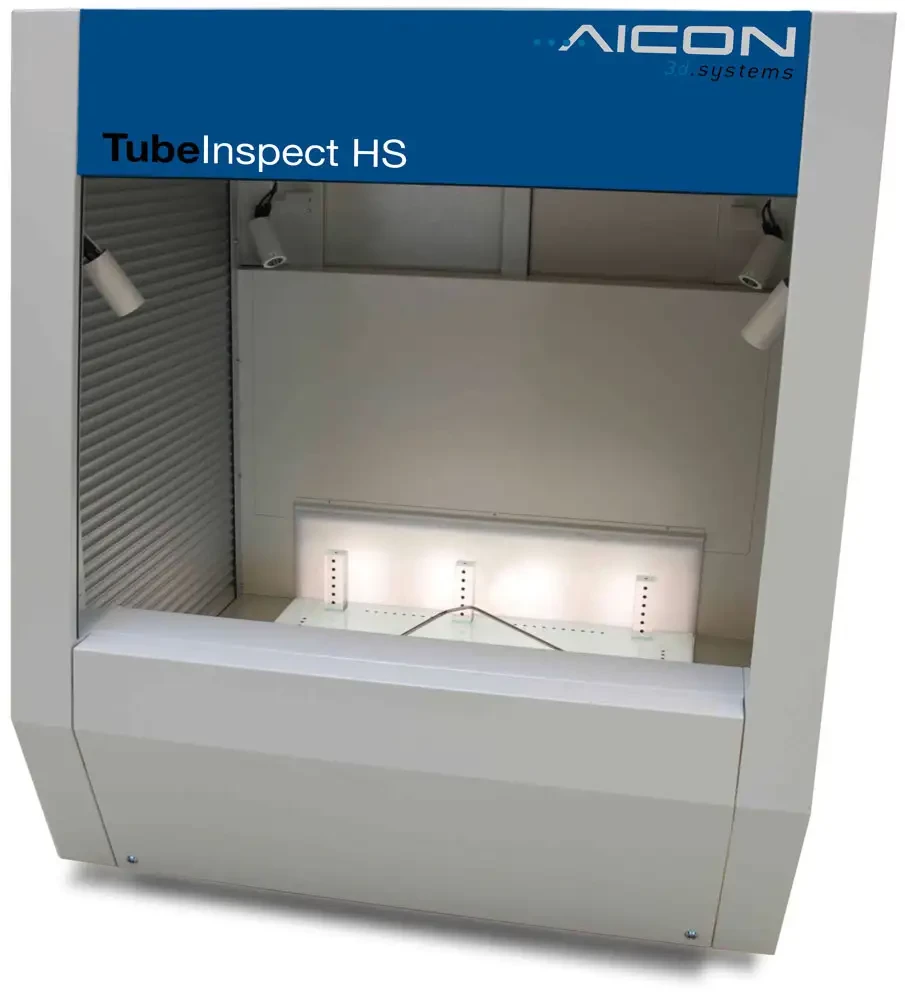

Spécial TUBE 2010 : le système de mesure de tubes TubeInspect HS d'AICON gagne en précision

02/04/2010
Aicon présentera son système de mesure pour tubes TubeInspect HS : son nouveau design conceptuel délivre une meilleure précision de mesure allant jusqu'à 50μm

De nos jours, la production de tubes est façonnée par la réduction des tolérances. AICON réponds à cette demande en lançant le nouvel système TubeInspect HS qui atteint une précision de mesure très haute.

À première vue, le nouveau système de mesure s'insère harmonieusement dans la gamme de produits TubeInspect de AICON. Pourtant, les éléments de base du système ont été redessinés. Pour la mesure de tubes, TubeInspect HS utilise des caméras de résolution supérieure. En outre, des points de références spatiaux (cibles) sont définis sur une base en verre du système garantissant ainsi la stabilité du système et sa quasi insensibilité vis a vis de température. Ainsi, le système de mesure peut recourir à des points de référence dans différents plans spatiaux, ce qui conduit à une mesure plus précise de la géométrie des tubes. En termes de logiciels, des changements de base ont été mises en œuvre. TubeInspect HS fait usage d'une nouvelle version logiciel AICON (v4.5) qui contribue à une plus grande précision de mesure grâce à un algorithme amélioré.

TubeInspect HS atteint ainsi une grande précision pouvant aller jusqu'à 50μm (1 sigma). En comparaison avec des systèmes conventionnels de mesure de tubes, il en ressort que TubeInspect HS offre des résultats avec une répétabilité sans précédent. Les résultats de mesures peuvent être documentés de manière claire à l'aide de rapports graphiques.

En général, TubeInspect HS permet la mesure de toute la géométrie des tubes et ce indépendamment de la couleur ou de la texture. TubeInspect HS mesure les tubes d'un diamètre allant de 2mm à 100mm et d'une longueur de maximum 1.500 mm. La base de mesure du système est de 1.080 mm x 980mm x 500mm.
