BLM assure le cintrage depuis la bobine, avec mandrin

08/09/2016
A travers un exemple d’application notamment destiné au secteur du chauffage et de la climatisation (à la fois automobile et civile), le groupe BLM a montré un exemple concret d’intégration entre les technologies d’usinage de tubes métalliques.

Effectuer des cintrages de qualité (donc avec l’aide du mandrin) sur un tube de petite dimension, depuis la bobine est une exigence fortement ressentie dans plusieurs secteurs d’activité, et que BLM a résolu depuis très longtemps avec des applications dédiées qui impliquent l’utilisation de plusieurs systèmes en séquence.


Cintrage et façonnage de tube à partir de la bobine


A Tube 2016, BLM a présenté un exemple concret de ce process dans lequel, depuis la bobine, le tube en cuivre est redressé, façonné sur une extrémité, coupé, cintré et façonné sur la deuxième extrémité. Ce process démontre, au-delà de nombreuses descriptions, la connaissance de toutes les technologies du travail du tube métallique et la capacité de les intégrer dans un process unique, efficace qui a comme objectif la pièce finie et non pas le simple usinage.

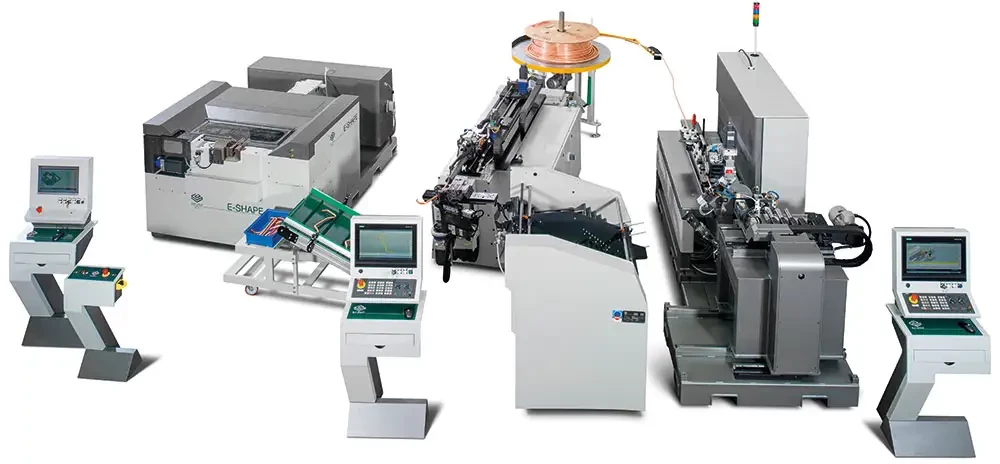

Sur cette ligne, trois machines travaillant en parallèle :
- Le 3-RUNNER, nouveauté présentée en avant-première mondiale, alimente le tube depuis la bobine, le redresse, effectue un façonnage sur la première extrémité, le coupe et alimente automatiquement le chargeur.
- SMART, machine de cintrage multi-rayons, droite et gauche en process, réalise un cintrage avec mandrin en déchargeant automatiquement la pièce sur une bande transfert qui alimente le E-SHAPE.
- Le E-SHAPE, également une nouveauté, effectue le façonnage sur la deuxième extrémité du tube.

Cette solution, grâce à l’exécution de certains usinages en temps masqué, est extrêmement efficace sur le temps de cycle et sur le coût de la pièce.
En outre, depuis la bobine, on optimise la consommation de matières en intégrant tous les usinages dans un seul process, on simplifie la logistique en éliminant toutes les étapes intermédiaires, en éliminant les reprises pièce sur d’autres équipements, en éliminant les stocks intermédiaires de matériau, en assurant un maximum de répétabilité et de qualité de la production.
