La machine de découpe laser pour tube Fabri Gear de MAZAK LASER réussit la fusion entre la découpe 3D et le taraudage

20/10/2006
La machine Fabri Gear de découpe laser des tubes charge, alimente, coupe et décharge automatiquement les profilés et les structures tubulaires. Cette machine laser peut usiner différents tubes comme les tubes ronds, triangulaires, carrés, rectangulaires aussi bien que les profils en C, L, H et I. Les tubes peuvent être percés, découpés sur les contours, avec des angles et en biseau en un seul réglage. Grâce à la tête de découpe 5 axes et la grande précision qu‘elle offre, Fabri Gear révolutionne la conception des pièces.

Différents modèles et tailles sont disponibles. La plus grande est la Fabri-Gear Versatile (FG300) qui peut réaliser des pièces jusqu’à 300 mm de diamètre et 200 mm de carré.

La longueur maximale des pièces coupées varie de 8 m, en standard, jusqu’à 15 m pour la version XL.

Le Fabri Gear Bundle 150 est un modèle qui permet la réalisation de tubes jusqu’à 150 mm de diamètre. Toutes les Fabri Gear sont équipées d’une tête 5 axes , ce qui n’est pas le cas de la plupart des machines sur le marché !

La Fabri Gear est contrôlée par une CNC 11 axes simultanés permettant la synchronisation des 6 Axes pour la découpe. Un tel système nécessite un système d’aide à la programmation très sophistiqué pour permettre la programmation conviviale. Lors des démonstrations organisées à EuroBlech, il sera impressionnant de constater combien il est simple à utiliser par rapport aux centaines de blocs générés.

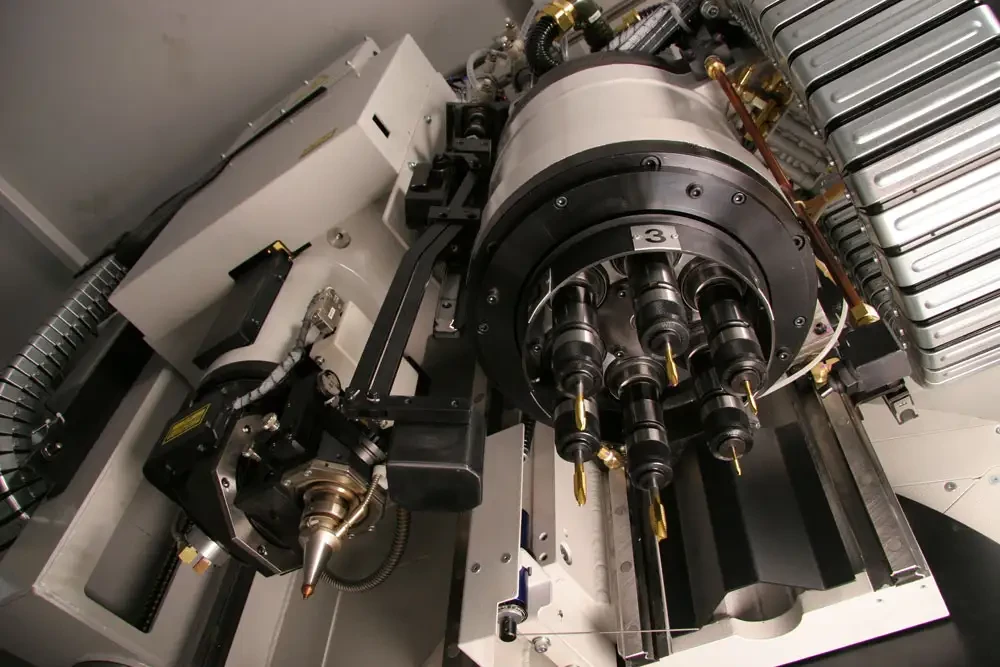

Les Fabri Gear sont maintenant disponibles avec une unité de taraudage permettant d’usiner toutes sortes de formes telles que les tubes ronds, triangulaires, carrés, rectangulaires aussi bien que les profils en C, L, H et I.. Une réduction considérable des temps morts peut être ainsi réalisée en taraudant sur la machine de découpe laser. Cette unité comprend des fonctions telles que :
Changement rapide de taraud,
Détection de bris de taraud
Lubrification
Le magasin peut recevoir 6 tarauds de M3 à M10.
