BLECH EXPO 2017 : RAS exposera le Multibend-Center ECO

03/10/2017
Le centre de pliage Multibend-Center ECO est une solution abordable pour démarrer dans le pliage automatique de panneaux et boîtiers. En même temps, la machine offre toute la fonctionnalité d’un centre de pliage haut de gamme. L’exécution ECO compacte et peu encombrante est disponible en deux longueurs de travail de 2160 mm et 2560 mm.

Le Multibend-Center ECO commence par une station de chargement manuelle. Là l’opérateur dépose les tôles poinçonnées ou découpées au laser. Les pinces de serrage maintiennent les flans en position au côté frontal, tandis que le scanner de tôles Magic-Eye mesure la tôle automatiquement. Les valeurs mesurées servent à mettre en position une tôle déposée obliquement jusqu’à la ligne de pliage. En raison de la construction cadre brevetée du manipulateur principal, le mesurage de la tôle suivante peut déjà avoir lieu, pendant que la cellule de pliage travaille encore à la pièce de pliage actuelle. L’alignement anticipé raccourcit les temps de cycle et accélère les processus.

Une fois que le manipulateur principal a pris la tôle en charge, il la positionne sur la ligne de pliage avec une précision d’un centième de millimètre et la tourne en position avec une précision d’un millième de degré. Précision, qui se reflète dans des pièces de pliage de haute précision et une répétabilité extrême. Une fois arrivée à la ligne de pliage, sommier supérieur et inférieur serrent la tôle et le tablier plieur la plie vers le haut ou le bas à l’angle souhaité. La séquence de pliage brevetée entraîne une transformation sans rayures même de matériaux sensibles et élimine l’usure des outils. Plis rabattus, rayons et formes de pliage spéciales sont réalisables sans outils spéciaux.

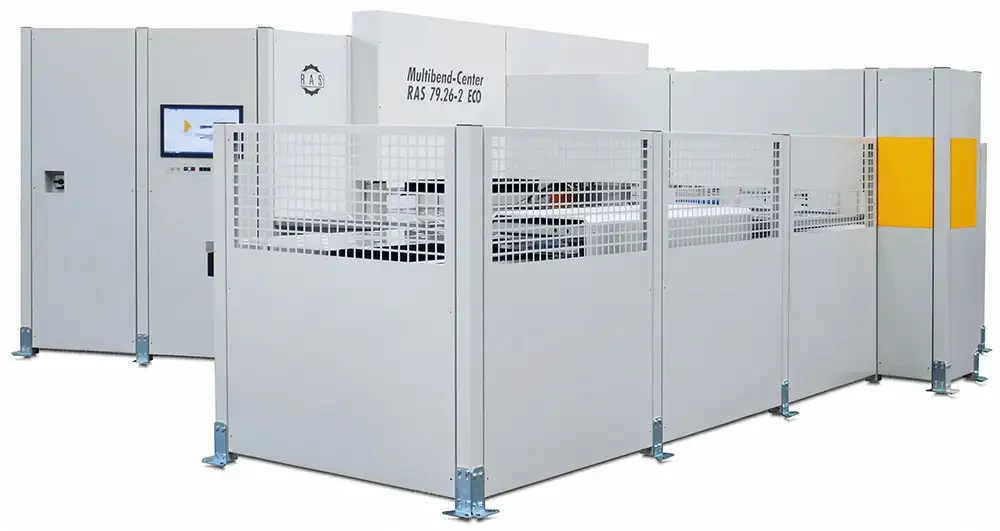

Le centre de pliage ECO, peu encombrant, est disponible en deux longueurs de travail de 2160 mm et 2560 mm


Le pack d’équipement comprend un jeu complet d’outils pour le sommier supérieur, le tablier plieur et le sommier inférieur. Egalement compris est un jeu d’outils de coin à semelle rotative pour rentrer dans et sortir de plis latéraux déjà pliés. Un changeur d’outils positionne les segments d’outils du sommier supérieur automatiquement. Il peut configurer les outils de manière symétrique ou asymétrique par rapport au centre de la machine, ce qui est nécessaire dans le cas de pièces de pliage serrées de manière excentrée ou formant un angle oblique. Une sortie à bande double renvoie les pièces pliées finies à l’opérateur.

La version ECO comprend également la programmation révolutionnaire one-click des pièces de pliage. Le programmeur déplace le fichier STEP existant du profil de pliage par Drag & Drop dans le logiciel Bendex. Avec un simple clic de souris la pièce de pliage est programmée. Si le logiciel trouve d’autres possibilités de pliage, il évalue automatiquement les variantes et propose la meilleure stratégie de pliage avec un classement 5 étoiles. Si l’opérateur veut vérifier préalablement la séquence de pliage, il peut le faire au moyen d’une simulation 3D. On peut cependant également aller un peu plus loin et mettre le logiciel à la disposition du constructeur des composants, afin qu’il puisse vérifier à l’avance, si ses idées peuvent être mises en œuvre sur la machine.

Egalement dans le domaine des prestations de service, le Multibend-Center ECO a beaucoup à offrir. Pour permettre aux clients de bénéficier également de futurs développements du logiciel, le pack d’équipement comprend des mises à jour gratuites du logiciel de bureau Bendex pendant un an et le support en ligne gratuit en cas de questions de service et d’application au cours de la première année.
