TOLEXPO 2020 : RAS exposera un centre Multibend-Center ECO

13/02/2020
Le centre de pliage Multibend-Center ECO est une solution d'entrée de gamme abordable pour le pliage automatique de panneaux et boîtiers. Dans le même temps, la machine offre toutes les fonctionnalités d'un centre de pliage haut de gamme. La version ECO compacte et peu encombrante est disponible en deux longueurs de travail : 2160 mm et 2560 mm.

Le Multibend-Center ECO commence par un poste de chargement manuel. L'opérateur y place les tôles poinçonnées ou découpées au laser. Des pinces maintiennent les découpes en position sur le devant, tandis que le scanner de tôle Magic-Eye mesure automatiquement la tôle. Les valeurs mesurées sont utilisées pour positionner une tôle placée obliquement jusqu'à la ligne de pliage. La structure brevetée du châssis du manipulateur principal permet déjà la mesure de la tôle suivante, pendant que la cellule de pliage travaille encore sur la pièce de pliage actuelle. L'alignement anticipé raccourcit les temps de cycle et accélère les processus.

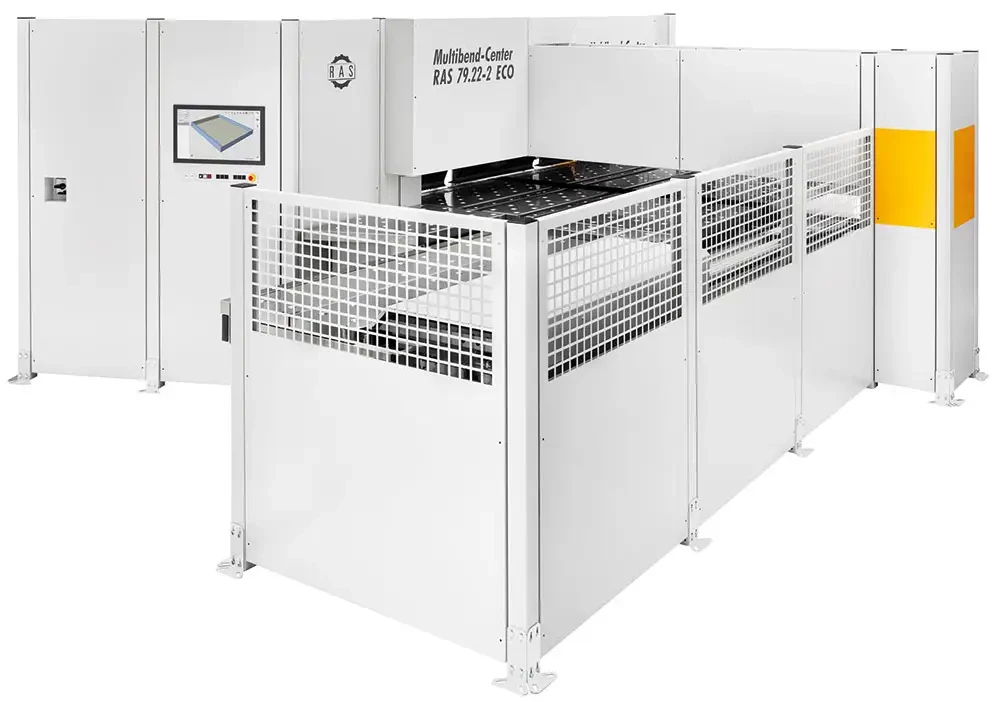

ras Multibend Center ECO
Le centre de pliage d'entrée de gamme RAS Multibend-Center ECO


Après que le manipulateur principal a pris le contrôle de la tôle, il la positionne sur la ligne de pliage avec une précision d'un centième de millimètre et la tourne en position avec une précision d'un millième de degré. Une précision, qui se reflète dans des pièces pliées de haute précision et une précision de répétition extrême. Une fois sur la ligne de pliage, le sommier supérieur et inférieur serrent la pièce et le tablier plieur la plie vers le haut ou vers le bas dans tous les angles voulus. Le processus de pliage breveté permet une mise en forme sans rayures même de matériaux sensibles et élimine l'usure des outils. Des plis rabattus, des rayons et des formes de pliage spéciales sont réalisables sans outils spéciaux.

Mot-clé "outils" : le pack d'équipement comprend un ensemble complet d'outils pour le sommier supérieur, le tablier plieur et le sommier inférieur. Un ensemble de pièces de coin à base pivotante est également inclus pour entrer dans et sortir de plis latéraux déjà pliés. Un changeur d'outils place les segments des outils du sommier supérieur automatiquement en position. Le changeur d'outils peut mettre les outils en place soit symétriquement ou asymétriquement par rapport au centre de la machine, ce qui est nécessaire pour le serrage excentré (par exemple en raison d'une découpe de fenêtre) ou des pièces de pliage obliques. Une sortie à double bande ramène les pièces pliées finies à l'opérateur.

La version ECO peut également être complétée par la programmation révolutionnaire "one click" des pièces de pliage. Le programmeur tire le fichier STEP existant du profil de pliage par Drag and Drop dans le logiciel Bendex. Avec un simple clic de souris, la pièce de pliage est programmée. Si le logiciel trouve des possibilités de pliage alternatives, il évalue automatiquement les variantes et suggère la meilleure stratégie de pliage avec un classement 5 étoiles. Si l'opérateur souhaite vérifier la séquence de pliage à l'avance, il peut le faire à l'aide d’une simulation 3D. Cependant, on peut encore aller plus loin et mettre le logiciel à la disposition du concepteur des composants, afin qu'il puisse vérifier déjà à l’avance, si ses idées peuvent être mises en œuvre sur la machine.

Le support technique est un élément important, surtout dans la phase initiale. Le pack d'équipement comprend par conséquent l’assistance en ligne gratuite pour des questions de service et d'application dans la première année. Afin de pouvoir bénéficier également de futurs développements du logiciel, un pack de mise à jour logicielle pour le logiciel Bendex Office peut être acheté.
