Assemblage des tôles par clinchage à double point avec TOX

26/03/2010
La technologie d'assemblage des tôles par les procédés de clinchage TOX à point rond, à point plat, à point vario et RivetClinch s'enrichit d'un nouveau type de clinchage : TOX-TWINpoint. Bien que le système d'assemblage originel à point rond TOX et ses variantes ait fait ses preuves dans les branches industrielles les plus variées, leur concepteur devait réagir aux nouvelles contraintes liées notamment à la construction allégée et miniaturisée ainsi qu'à l'émergence de nouveaux matériaux.

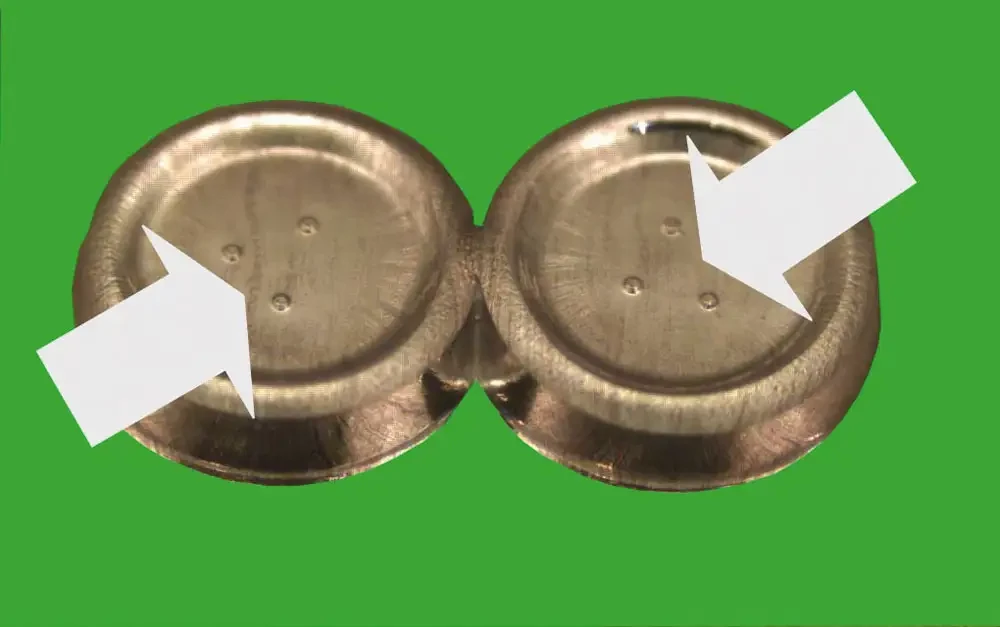

TOX PRESSOTECHNIK élargit son procédé de clinchage à point rond avec le clinchage à double point TWINpoint qui convient mieux aux petites largeurs de plis et de manière générale aux pièces de petites dimensions. Des résistances élevées et une tenue multipliée entre 1,5 et 2,0 fois par rapport à celle du point rond sont obtenues avec cette innovation en dépit d'un diamètre d'un point plus petit. De plus, il n'y a pratiquement pas de différences quant à la tenue sous charges axiales ou radiales. Enfin, TOX-TWINpoint y apporte une sécurité anti rotation et diminue l'effet ?fermeture éclair? (charge sur les points extrêmes d'une rangée de points TWINpoint).

Dans de nombreux cas, le procédé TOX-TWINpoint complète les procédés conventionnels d'assemblage et de clinchage. Il évite des contre-mesures mécaniques superflues, ce qui accroit sa rentabilité. En présence de matériaux relativement doux, la résistance de l'assemblage augmente de façon notable. Le procédé permet d'assembler aussi bien des tôles minces (0,2 mm) en acier, aluminium, cuivre et inox que des pièces d'une épaisseur de tôle totale allant jusqu'à 11 mm. Enfin, le principe TOX-TWINpoint est applicable indépendamment du diamètre du point à tous les assemblages de 1,0 mm à 26 mm.

L'intérêt majeur de ce nouveau procédé d'assemblage TWINpoint réside dans le fait que le diamètre du point et donc les intervalles entre les points peuvent être très faibles. En règle générale, le diamètre du point correspond à l'intervalle entre deux points. Cela se traduit notamment par des résistances et une tenue importantes des pièces en tôle assemblées. Des assemblages ont été contrôlés des centaines de milliers de fois en laboratoire et testés par des essais en condition réelle de travail jusqu'aux limites de charge ou de destruction pour faire de TOX-TWINpoint un procédé sûr et fiable.
