Spécial EUROBLECH 2004 : Une presse plieuse hydraulique LVD à grande vitesse et le pliage adaptatif Easy-Form Laser seront exposés

25/10/2004
Les presses plieuses PPEB sont proposées dans des longueurs de travail allant de 1,5 à 15 m et des tonnages allant jusqu'à 3000 tonnes. Ce sont les modèles PPEB-EFL Turbo 135/30 et PPEB-EFL Turbo 80/25 qui seront présentés.

Les presses plieuses de précision PPEB de LVD sont équipées de systèmes hydrauliques et électroniques de pointe et se déclinent en plusieurs configurations multi-axes. Les presses plieuses PPEB sont construites en mécano soudé « lourd » pour assurer un maximum de précision.

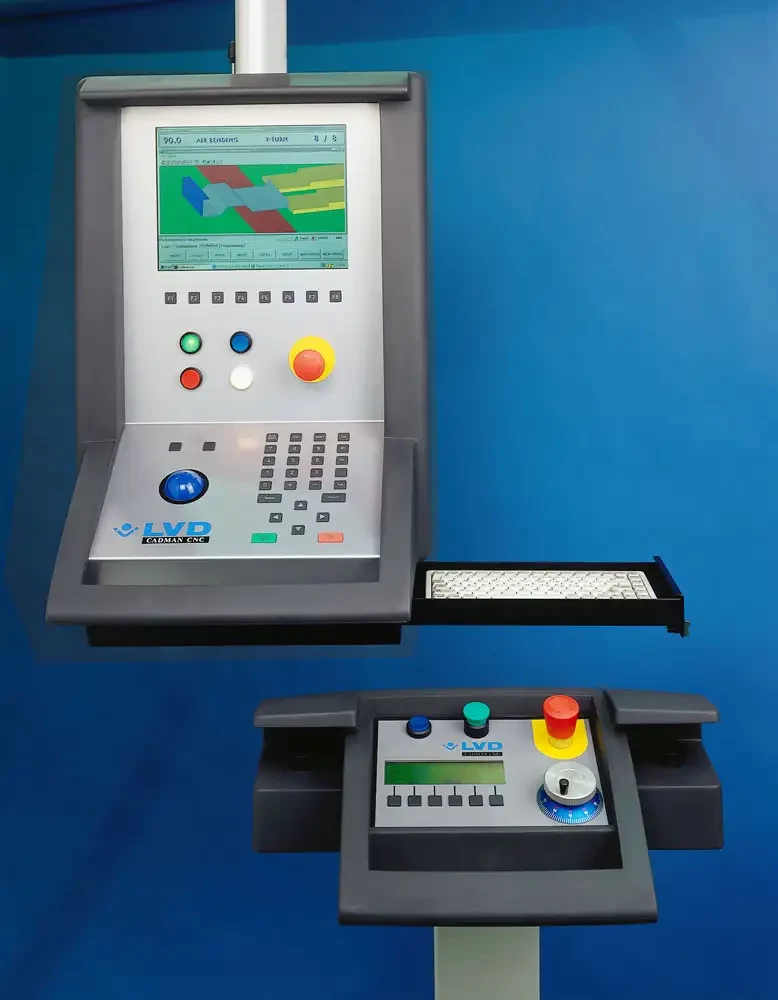

Une commande et un logiciel CNC puissants CADMAN

Toutes les presses plieuses PPEB sont équipées de la commande exclusive CADMAN. CADMAN-CNC est une puissante commande numérique fonctionnant sous Windows elle peut être associée en programmation 3D par le logiciel LVD CADMAN-B.

La conception « higt tech » de la presse plieuse associée à la commande CADMAN contribuent à assurer l'exactitude et la régularité du pli sur toute la longueur de la pièce.

La commande CADMAN, équipée d'un microprocesseur Intel Pentium et d'un disque dur de 2 Go, crée et mémorise de précieuses bases de données interactives : corrections angulaires et retour élastique. Ces bases de données générées par LVD et enrichies par l'utilisateur, directement issues de la pratique et des résultats de pliage, sont consultées et appliquées chaque fois qu'un programme de pièce est créé. Cette optimisation automatique des programmes de pièces élimine les pièces d'essai et réduit le temps requis pour la production une première pièce bonne.

Le logiciel 3D CADMAN-B équipe de série la commande de la machine et est disponible en tant que système de programme hors ligne. Les bases de données développées et maintenues dans la presse plieuse PPEB peuvent être dupliquées et téléchargées sur le système hors ligne. L'utilisation des technologies et des bases de données de pliage avant la création d'une pièce élimine les erreurs dans la réalisation des développés avant pliage et assure des tolérances de pièce précises tout au long du processus.

Mesure d'angle avancée avec Easy-Form Laser

La presse plieuse PPEB présentée à Euroblech intégre le pliage adaptatif Easy-Form Laser de LVD. L'Easy-Form Laser est un système de mesure angulaire unique qui emploie un laser pour contrôler les angles en temps réel au cours du processus de pliage dès la première pièce.

L'Easy-Form Laser utilise une mesure symétrique à l'avant et à l'arrière de la matrice pour déterminer la valeur exacte de l'angle en cours de formation. Le système projette des lignes droites composées de multiples points lumineux sur la pièce et la partie verticale de la matrice et effectue un calcul de mesure toutes les 20 millisecondes.

Le capteur transmet les informations en temps réel à l'unité de commande CNC, qui les traite et recalcule l'ajustage précis du coulisseau en profondeur pour obtenir l'angle correct. Les pliages ainsi obtenus présentent une précision uniforme. Le processus de pliage est continu et n'occasionne aucune perte de temps de production.

Contrairement aux systèmes de contrôle mécanique, l'Easy-Form Laser n'augmente pas le temps de cycle et fournit des résultats de mesure uniforme et précis. Toujours prêt : Il ne nécessite ni étalonnage ni calibrage.

Turbo hautes performances

La presse plieuse présentée à Euroblech sera équipée d'un système hydraulique turbo hautes performances qui est désormais proposé sur les presses plieuses PPEB jusqu'à 350 tonnes. Le système turbo augmente les vitesses d'approche, de travail et de retour du coulisseau de quelque 30 pour cent par rapport aux machines standard de la même taille et du même type.

L'augmentation de la vitesse d'exécution des presses plieuses à grande capacité améliore la flexibilité et offre la possibilité de produire des pièces qui seraient traditionnellement assignées à de plus petites machines offrant des performances plus élevées.

L'accroissement des vitesses de pliage entraîne une amélioration de la production des presses plieuses à fort tonnage, en particulier dans le cas de l'utilisation de matrices larges qui requièrent une pénétration plus profonde du poinçon et une course plus importante du coulisseau.
