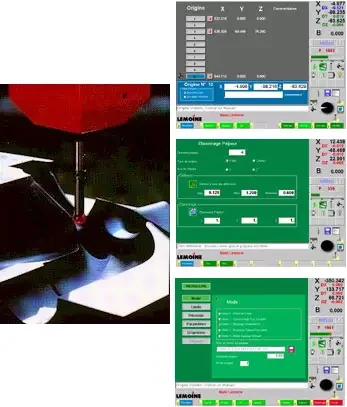

Le système de palpage LEMOINE permet de digitaliser des formes complexes en continu sur n'importe quelle machine

09/12/2004
La vitesse de palpage peut atteindre 3200 mm/min, avec une précision de 20 µm en dynamique et 5 µm en statique (l'ordinateur prenant un point toutes les 2 ms).

Les possibilités de palpage :
? Palpage en balayage suivant un plan droit ou incliné, balayage avec retour hors pièce, contournage, palpage par guidage manuel, prise de cotes point à point.
? Possibilité d'enchaîner les palpages en programmant différents trajets avec des origines différentes.
? Optimisation des points à palper :
- Détermination automatique du pas d'interplan en fonction d'une hauteur de crête donnée et des rayons de courbure de la pièce.
- Calcul automatique de l'erreur cordale dans le plan de palpage.
- Vitesse de palpage variant automatiquement en fonction des courbures du modèle.
? Limites de palpage définies par des points, par une courbe, par des plans limites (avec possibilité de palpage dans le vide sur une limite Z mini) ou par polygone graphique.
? Dégauchissage automatique de la pièce.
