Spécial INDUSTRIE LYON 2005 : RENISHAW présente un nouvel outil inédit d'investigation dynamique des mouvements mécaniques (Quick View, l'oscilloscope de la mécanique)

22/02/2005
Pour tout mécanicien, le laser interférométrique s'impose comme l'outil indispensable pour calibrer un axe. Il s'agit en général d'analyses quasi statiques des mouvements, les outils d'analyse dynamique dont on disposait jusqu'à ce jour requièrent une certaine expertise pour être efficaces. Avec Quick View Renishaw innove en transformant le laser de calibrage en véritable oscilloscope de mécanicien. Ainsi, mesurer une rampe d'accélération, une fréquence de vibration fugitive, une position instantanée, ne sont que de simples formalités pour Quick View.

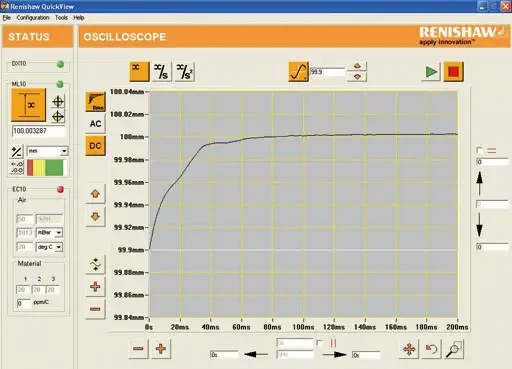

Le logiciel Quick View se présente sous la forme d'un panneau de contrôle semblable à celui d'un oscilloscope classique, mais dont les fonctions suivantes sont accessibles : Ecran temps réel affichant le signal analysé ; Base de temps réglable jusqu'à 20 secondes ; Echantillonnage jusqu'à 5000 Hz ; Curseurs pour mesurer amplitudes et temps ; Trois modes d'acquisition : saisie à la volée, saisie mono coup déclenchée, saisie continue sur déclenchement ; Mesure de déplacement linéaire ; Mesure d'angles ; Mesure de rectitude ; Mesure de distances, vitesses, accélérations ; Fonction zoom ; Réglage d'amplitude

Le logiciel Quick View fonctionne sous Windows XP, il utilise une interface DX10 compatible port USB pour s'interfacer avec le laser.
