ODC 2500/2600 et Series 1200, deux gammes de capteurs 2D de mesure de diamètres proposés par MICRO EPSILON

16/05/2006
Dans le domaine des capteurs de type micromètres laser encore appellés capteurs par rideau laser ou capteurs par ombroscopie laser, MICRO-EPSILON prend un leadership incontestable avec des performances encore inégalées à ce jour pour ce type de capteur.

Principe de mesure :

OptoCONTROL est un système de mesure comprenant une caméra CCD à haute résolution intégrée destinée à la mesure de grandeurs géométriques. Le système fonctionne selon le principe de la projection d'ombre.
Une source de lumière laser (LED. - Laser Emitting Diode) génère un rideau lumineux composé de faisceaux parallèles (lumière rouge) à l'aide d'une optique spéciale. Ce rideau lumineux est enregistré par un récepteur : une caméra CCD à travers un objectif télécentrique. Si des objets à mesurer se viennent couper un ou plusieurs faisceaux par leur présence entre l'émetteur et le récepteur, les cellules CCD du récepteur ne reçoivent plus de lumière. Cette absence de signal est assimilée à une ombre projetée par l'objet à mesurer. La mesure de cette ombre correspond à la mesure de l'objet ; diamètre, largeur, longueur, espacement entre objets etc.? Les données recueillies dans le cadre des différents programmes de mesure disponibles sont exportées via les interfaces analogiques et numériques.

Structure du système :

OptoCONTROL est composé d'un capteur et d'un contrôleur, fixés sur un rail de montage. Le capteur comprend une source de lumière (LED à haute puissance) et un récepteur à barrette CCD avec objectif télécentrique. Le capteur est contrôlé et ses données exploitées par un contrôleur intelligent muni d'un écran graphique pour la commande et l'affichage des données de mesure.

Particularités :

La haute fréquence de mesure, l'excellente précision et l'exceptionnelle résolution, combinées à un prix d'ensemble très compétitif pour le système complet, signent un nouveau niveau de performance dans la mesure et le contrôle sans contact de produits en mouvement sur lignes de production. La source LED utilisée permet une mesure précise de la plupart des objets transparents.

La combinaison de la LED avec l'optique télécentrique engendrent des précisions et une robustesse de mesure nettement supérieures à ce qui était jusqu'à présent disponible pour ce type de mesure, et rend le système insensible aux facteurs perturbateurs tels que la poussière ou la lumière parasite.

MICRO-EPSILON propose 2 gammes de micromètres laser :

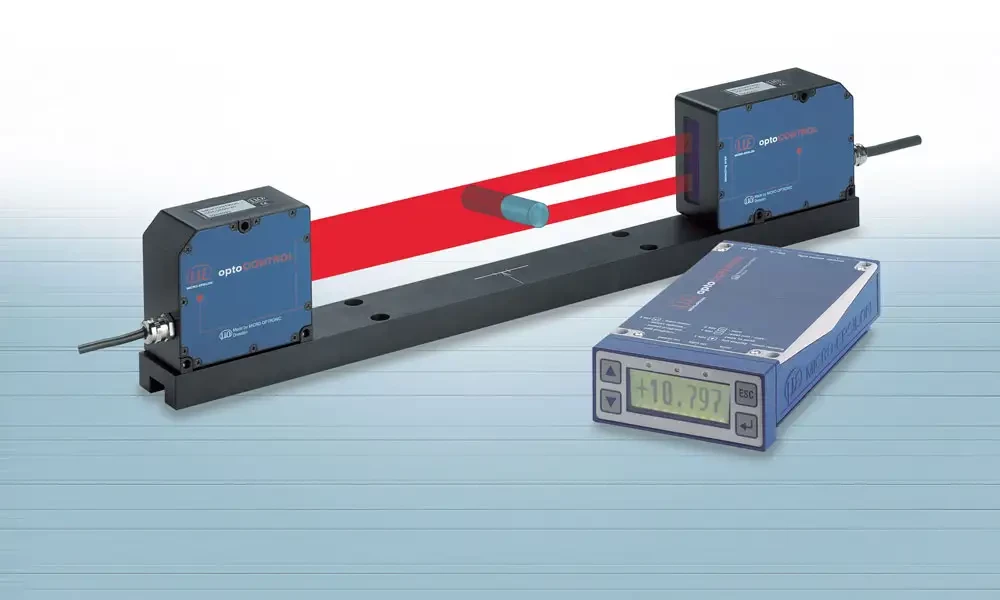

La gamme 2500/2600 (photo) offre de Larges champs de mesure et des précisions inégalées.

Spécifications principales 2600 :
Plage de mesure : 40 mm
Linéarité : < ±3µm
Résolution : 0,25 µm
Rapidité de lecture : 2,3 kHz

Bénéfices pour l'utilisateur :
- Mesure rapide : 2300 mesures/sec (2 x plus rapide que la concurrence)
- Mesure très précise :
. Résolution inégalée : 0,25 µm avec une répétitivité de mesure inférieure au µm
. Très haute précision : 3 µm de précision absolue sur une mesure de diamètre soit en moyenne 3 fois la précision de ce type de capteur
- Flexibilité de mesure accrue :
. Diamètre minimum mesurable encore plus petit : 0,3 mm
. Diamètre maximum mesurable encore plus grand : 40 mm
. Capacité de mesurer plusieurs pièces en même temps (au lieu d'une à la fois)
. Capacité de mesurer des matériaux transparents

La gamme 1200 offre des vitesses d'acquisition phénoménales pour un prix extrêmement avantageux et une grande variété de champs de mesure :

Spécifications principales 1200 :
Plage de mesure : de 2 à 30 mm
Résolution statique : 1 µm (pour un champ de 2mm)
Rapidité de lecture : 100 kHz

Bénéfices pour l'utilisateur :
- Mesure extrêmement rapide : 100 000 mesures/sec
- Excellentes résolutions statiques et dynamiques
- Prix extrêmement serré, pour une utilisation en ligne
- Flexibilité de mesure accrue avec des renvois de faisceau à 90° :
. Diamètre minimum mesurable encore plus petit : 0,3 mm
. Diamètre maximum mesurable encore plus grand : 40 mm
. Capacité de mesurer plusieurs pièces en même temps (au lieu d'une à la fois)
. Capacité de mesurer des matériaux transparents
- Insensibilité à la poussière
- Encore plus complet : large choix de programmes d'analyse de mesure intégré
- Système compact extrêmement robuste destiné à la mesure en atelier
- Prix très compétitif
- Distance utile entre émetteur récepteur allongée sans perte significative de résolution : 150 mm entre l'objet et le récepteur et 300mm entre l'émetteur et le récepteur, pour une plus grande facilité d'intégration en ligne

Applications :
Mesure en ligne de :
- géométrie de pièces de révolution à grande vitesse à grande précision.
- géométrie (profils) de pièces extrudées
- Diamètres de fil extrudés ou filés
- Alignement de pièces
- Mesure de jeu, interstice ou empilement etc. (traversant)
- Détection de matériel étranger dans un interstice etc.
