Spécial EMO 2003 : sur le stand MITUTOYO, 5 nouveautés, dont un comparateur de conception entièrement nouvelle

29/09/2003
QUICK IMAGE est un nouveau concept de mesure 2D par analyse d'image, très simple à utiliser tout en offrant des caractéristiques optiques exceptionnelles. Son tout nouveau système optique télécentrique procure une profondeur de champ hors du commun, sans distorsion de l'image, permettant d'obtenir une netteté absolue de la pièce sur une hauteur pouvant atteindre 22 mm. De plus, l'adoption d'une camera CCD haute résolution (1,45 Mega-pixel) a permis d'opter pour un champ de vision extra large (29.5 x 22.2 mm) permettant la mesure de petites pièces en une seule vue à l'écran, tout en offrant une répétabilité des résultats de 1µm. Quick Image permet une analyse rapide et performante de la géométrie de pièces très diverses (boîtiers plastique, connecteurs, pièces de micromécanique, de décolletage, etc').

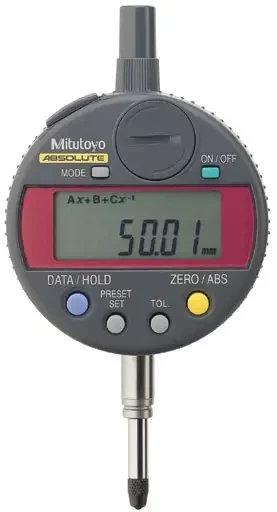

CALCULATEUR IDC à fonction calculs intégrée : alors que les comparateurs n'indiquent que la course de la tige, le calculateur IDC permet de calculer directement le résultat voulu de la mesure grace aux fonctions de calcul intégrées, à partir de la coure de la tige. Il permet de mesurer très facilement par lecture directe les diamètres extérieurs, intérieurs, les largeurs des rainures' La base de calcul est donnée par la formule Ax+B+Cx-1 avec X pour la course de la tige A, B et Cx-1 avec X pour la course de la tige A, B et C comme coefficients choisis librement. Applications chez les fabricants de grosses pièces (fonderies, métallurgie), les fabricants de pièces tournées (essieux, rouleaux) et dans l'aéronautique (courbures de fuselages, profondeurs de chanfreins de rivets). Il peut avantageusement remplacer les micromètres de grandes dimensions (fourches) et leurs problèmes de manutention

LITEMATIC VL-50A est un mesureur vertical motorisé de haute précision combinant une grande course et une très faible pression de mesure (0.01N). Applications : mesure de pièces plastiques, caoutchouc, composants chimiques, films plastiques, mousses, composants optiques (lentilles de contact, verres'), petites pièces mécaniques, composants électroniques, matières organiques'

QM HEIGHT est une colonne de mesure simple et astucieuse pour l'utilisation en atelier. Cette colonne disponible en hauteur 300 et 600 mm permet de réaliser les mesures les plus courantes directement dans l'atelier avec une grande précision et une grande simplicité. Applications : mesure de toutes pièces mécanique et plastique dans l'atelier, au pied des machines ou au contrôle.

QM DATA est un afficheur-calculateur intelligent pour projecteur de profil et microscope. Ce calculateur permet de transformer tout projecteur ou microscope équipé d'une table à mouvement croisés en un équipement de mesure 2D extrêmement puissant. Applications : mesure en atelier, métrologie, laboratoire de contrôle dans l'industrie mécanique, pharmaceutique, médicale, électronique?
