WATERLINE, la ligne de tables de découpe jet d'eau de TECNOCUT

18/04/2003
La ligne complète de découpe à jet d'eau ??Waterline?? se compose de trois éléments :
? table de découpe avec contrôle numérique
? intensifieur de pression
? station de programmation CAO-FAO

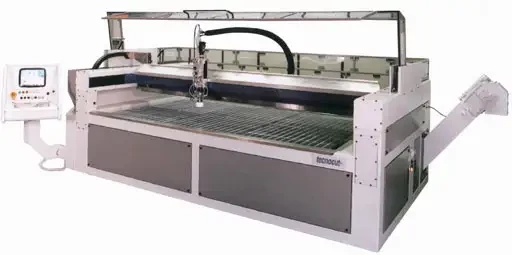

La table de découpe se compose essentiellement d'un pantographe à trois axes, géré par CNC, réalisée pour fournir des solutions structurelles spécifiques et appropriées à la technologie de découpe à jet d'eau pur et hydro-abrasive.

Elle se compose d'une structure à pont avec montant fixe et d'un système exclusif de glissières suspendues ; la table de découpe est conçue pour garantir une fiabilité durable et un maximum de précision.

La manutention s'effectue au moyen de moteurs brushless qui garantissent des performances dynamiques élevées. Les glissières, à recirculation de billes, sont situées à l'intérieur de la structure et protégées par d'efficaces soufflets, imperméables à la poussière et aux éclaboussures. Le système de glissières suspendues, dégageant complètement les côtés du bac de découpe, permet d'appliquer éventuellement des éléments de manutention pour le chargement-déchargement des pièces en usinage. Plusieurs plans d'appui offrent un soutien adéquat en fonction des plaques en usinage et consentent différentes applications de découpe, aussi bien à jet d'eau pur qu'à jet hydro-abrasif.

Waterline se personalise en fonction de vos applications

Tecnocut est en mesure de personnaliser ses lignes standards en fonction des matériaux à découper, de la dimension des plaques et des exigences spécifiques du Client. Waterline peut être intégré dans des structures destinées à la manutention des matériaux afin de garantir un maximum de productivité :
? système a double tables mobiles latérales pour charger et décharger les plaques à l'extérieur de la table de découpe ;
? tapis pour le chargement automatique des matériaux en bobine pour des applications de découpe en continu par jet d'eau ;
? gestion du plan de travail sur deux surfaces séparées sur lesquelles les opérations de découpe et de manutention des pièces s'alternent ;
? tables de grand format atteignant 3x8 m de dimension utile.

Une gamme complète pour un maximum de résultats :
? Têtes de découpe à jet d'eau pur
? Têtes de découpe auto-alignantes à jet hydro-abrasif
? Systèmes automatiques d'alimentation abrasif
? Pièces de rechange originales de haute qualité
? Orifices et focalisateurs
? Soupapes, raccords et tubes haute pression
? Abrasifs aux performances élevées
? Systèmes de support et manutention de pièces spéciales
? Cours de formation pour opérateurs ? Assistance technique on-line

Accessoires optionnels :
? Système multi-têtes
? Système de découpe abrasive se composant de :
- doseur de l'abrasif situé sur la tête de découpe, alimenté par un conteneur pressurisé de grande capacité ;
- tête de découpe hydro-abrasive auto-alignante avec buses de longue durée ;
- drague pour évacuer automatiquement l'abrasif du bac de découpe.
? Axe Z contrôlé par CNC, avec palpeur pour le réglage automatique de la distance entre la plaque et la tête de découpe, en mesure de compenser automatiquement les déformations éventuelles de la plaque.
? Plan de travail constitué par une grille anti-usure en acier inoxydable spécifique pour la découpe à jet d'eau.
