Spécial MACHINE OUTIL 2006 : ANAYAK montrera une fraiseuse 5 axes à colonne mobile à haute vitesse

Le modèle HVM-3300-P-30HS est une machine à dynamique élevée conçue pour l'usinage en 5 axes continus, équipée d'une TNC 530/MC 424 à fonctions spéciales pour la commande des machines (HS).

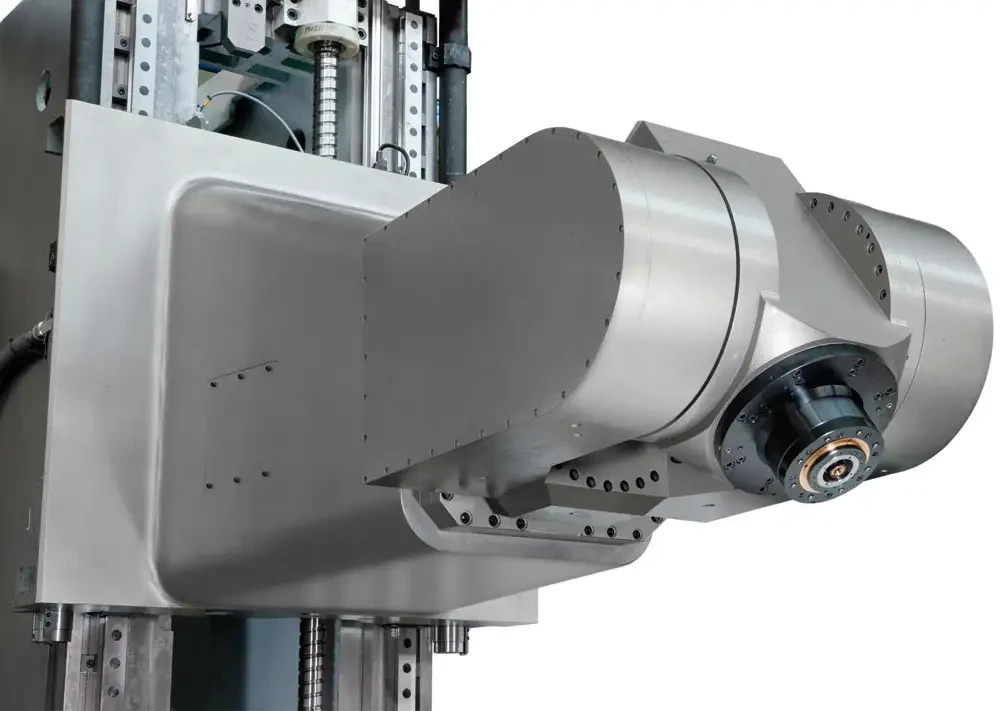

La tête ?Twist? à 2 axes continus intègre les solutions technologiques les plus avancées pour la régulation et l'accélération du mouvement continu des deux axes (B+A).

L'électrobroche est conçue et fabriquée avec des performances de puissance, couple et vitesse spéciales pour l'usinage haut rendement. Elle peut travailler bloquée (multifonction) avec une précision de positionnement de ± 2,5 secondes d'arc et une répétitivité de ± 1 seconde d'arc.

La machine a d'actionnements directs digitaux avec une dynamique supérieure dans 3 axes, et arrivant à des vitesses de jusqu à 30 m/minutes et des accélérations de 3m/s2 transformant une machine de ces dimensions dans une fraiseuse de haute vitesse (HS).

Caractéristiques techniques :
- Course Longitudinale : 2.700 mm
- Course Transversale : 1.500 mm
- Course Verticale : 1.200 mm
- Avances rapides de 30 m/ min (X,Y-Z)
- Commande numérique Heidenhain TNC 530/MC 424
- Tête ?Twist? de 30 kW à 16.000 tr/min. cône HSK-A 63
- Accélération des axes de 3m/s2
