MAZAK lance un nouveau centre de tournage double tourelle à haute productivité

Yamazaki Mazak a dévoilé sa dernière solution de tournage à haute productivité, dotée d'une construction à double broche et double tourelle conçue pour offrir un retour sur investissement rapide et des marges améliorées pour les volumes de pièces moyens à grands.

Offrant une réduction de 15 % de l'espace au sol par rapport aux modèles précédents avec une capacité de pièce similaire, le QRX-50 MSY fournit une solution de tournage compacte mais puissante avec une capacité de barre maximale de Ø51 mm et un entraxe de 600 mm.

Lancé pour la première fois à l'EMO 2025, le QRX est parfaitement adapté à la fabrication d'une gamme de composants tournés de haute qualité, tels que des raccords hydrauliques, des fixations aérospatiales et d'autres productions générales en sous-traitance avec des tailles de lots moyennes à élevées.

Le QRX-50 MSY dispose de deux broches et d'une construction à double tourelle. Les broches principales et secondaires offrent toutes deux des vitesses élevées (6 000 tr/min) et une puissance de 15 kW en standard. Il est crucial que les deux broches offrent des performances égales, permettant des temps de configuration plus rapides et la flexibilité d'usiner sur l'une ou l'autre broche sans compromis.

Les deux tourelles offrent une fonctionnalité de fraisage avec 6 000 tr/min en standard (option 12 000 tr/min), une capacité d'axe Y de 80 mm et sont équipées de 12 outils (24 positions) en standard.

Le QRX-50 MSY intègre également une nouvelle interface d'outil BMT 45, compatible avec les outils fabriqués par Mazak et les porte-outils disponibles dans le commerce. Sa structure de montage d'outils symétrique permet d'inverser tous les outils dans les deux sens de broche, ce qui contribue à réduire l'inventaire des outils et les coûts d'outillage globaux.

La machine est contrôlée via la CNC 4 axes simultanée de Mazak, MAZATROL SmoothG. Doté d'un grand écran tactile de 19 pouces pour une utilisation intuitive, l'écran peut être divisé en deux colonnes, permettant aux opérateurs de surveiller facilement les opérations sur chaque tourelle. Le contrôle comprend également des fonctions de niveau avancé, telles que l'usinage virtuel et le bouclier de sécurité, pour aider à la vérification du parcours de l'outil et pour se protéger contre les inférences. Le contrôle des collisions est encore simplifié en parcourant les mouvements de la machine à l'aide du volant.

Grâce à sa capacité à réaliser l'usinage simultané de deux pièces, le QRX-50 MSY peut réduire les temps de cycle de plus de 40 % par rapport aux tours mono-tourelles classiques. Cela permet à son tour d’offrir un retour sur investissement rapide et une protection des marges aux fabricants opérant sur des marchés hautement concurrentiels.

Une productivité supplémentaire peut être débloquée grâce à une gamme de solutions d'automatisation en option, notamment un déchargeur de pièces pour la manipulation de composants de grande valeur, un éjecteur de pièces pour la deuxième broche et un récupérateur automatique de pièces séparé pour l'éjection des restes de barres.

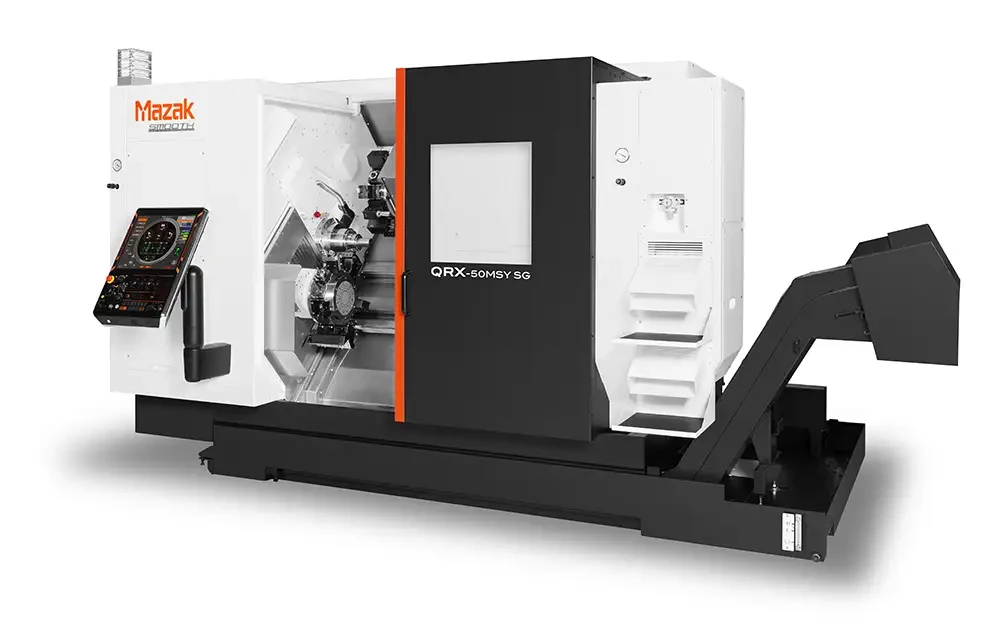

Le QRX-50 MSY est la dernière solution de tournage à haute productivité de Mazak, dotée d'une construction à double broche et double tourelle
