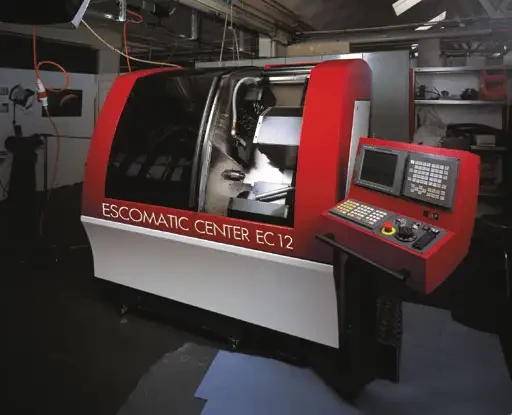

ESCOMATIC CENTER EC 12, le nouveau centre de tournage d'ESCO

01/10/2003
L'ESCOMATIC CENTER EC 12, située entre les machines conventionnelles et les multi-broches et/ou transferts, est une machine pour des pièces moyennement complexes à complexes couvrant des besoins de production importants dans les diamètres 4 à 12 mm.

Le centre de tournage de ESCO, pour l'usinage de diamètres de matière jusqu'à 8 mm en couronne et 12 mm en barre, est équipé d'une tête de travail rotative à 8000 tours avec 4 porte-outils indépendants (deux opérations de tournage simultanées possibles). Sur ce centre, 3 pièces peuvent être usinées en parallèle : tournage, reprise frontale et reprise arrière. Il utilise des outils et plaquettes du commerce. Cette machine offre une flexibilité élevée grâce à deux unités de reprise (chaque unité est équipée avec un axe C) et jusqu'à 27 outils supplémentaires pour des opérations de fraisage, perçage et taraudage.

Profil d'application :
? le plus grand nombre d'opérations dans une seule machine
? temps de cycle les plus courts
? plus grande flexibilité dans l'utilisation de la machine
? diamètres jusqu'à 12mm
? pièces à usiner de moyenne et grande complexité
? machine qui est facile à utiliser, applique la programmation ISO et utilise des outils et des plaquettes du commerce
? travailler de la matière en barre et/ou en couronne

Domaines d'applications :
? Industrie automobile
? Composants hydrauliques, électroniques et de connectique
? Industrie médicale et dentaire
? Visserie de précision
? Appareils audio, vidéo et bureautique
? Cylindres pour la serrurerie

Caractéristiques :
? CNC Fanuc 16i (11 axes)
? 3 pièces usinées en même temps (1 en mandrin et 2 en contre-broches)
? Bonne accessibilité pour changement d'outil
? Deux outils de tournage simultanés au mandrin
? 27 outils en reprise
? Outillage + équipement standard du commerce.
? Préréglage possible de tous les outils. La pièce est positionnée dans tous les cas par axes numériques (aucun réglage mécanique de positionnement)
