Spécial EMO 2003 : HV2000-X54 de FAMUP, le nouveau centre de fraisage 5 axes pour une grande diversité d'usinages

08/09/2003

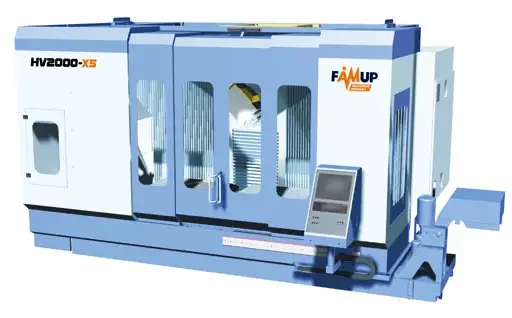

Le nouveau centre d'usinage vertical à montant mobile HV2000- X5 bénéficie d'un équilibre entre les dimensions, les masses en mouvement et les poussées de travail pour offrir le maximum de rigidité, de précision et de fiabilité lors des différents types d'usinage.

La tête pivotante conçue pour exploiter les technologies des moteurs Torque (haute vitesse de rotation (0,5 de 0° à 90°) rend la machine particulièrement flexible permettant l'usinage de pièces très complexes en une seule opération verticale et horizontale.

Le magasin d'outils bidirectionnel est disposé dans un espace autonome relié à la base de la machine. Cette solution permet à l'axe X d'atteindre une vitesse rapide de déplacement de 40 000 mm/min.

Le moteur linéaire sur l'axe X permet l'usinage de pièces longues avec le maximum de précision de positionnement et de répétabilité sur toute la zone de travail, d'éleverle niveau de fiabilité des prestations et de limiter l'usure des parties mécaniques de la machine.

Les caractéristiques de la table sont les suivantes :
- Table d'une surface utile totale de 2.400 x 800 mm
- Table rotative diamètre 700 dotée d'un moteur Torque
- Parmi les caractéristiques en mesure d'optimiser les prestations de la machine, il faut compter l'électrobroche de 18 000 tr/min d'une puiss ance de 35 Kw et couple de 130 Nm.
- Règles optiques de série

Caractéristiques techniques :
Course longitudinale axe X 2.000 mm
Course transversale axe Y 700 mm
Course verticale axe Z 700 mm
Surface utile totale 2.400 x 800 mm
Diamètre table rotative Ø 700 mm
Charge maximale de la table fixe 1.500 kg
Charge maximale de la table rotative 500 kg
Puissance du moteur de l'électrobroche 25/35 kW
Vitesse de rotation 50÷18.000 rpm
Angle de rotation axe B ± 100°
Vitesse maximale de rotation de l'axe B 100 rpm
Avance de travail X - Y - Z 20 m/min
Avance rapide X - Y - Z X 40 - Y/Z 30 m/min
Accélération des axes 2.5 m/s2
Vitesse maximale de rotation axe C 100 rpm
Précision de positionnement unidirectionnelle sur toutes les courses X - Y ? Z ± 3 µm
Précision de positionnement de l'axe B ± 2 ?
Précision de positionnement de l'axe C ± 2 ?
Changeur d'outils
Nombre de postes dans le magasin 40
Poids maximal de l'outil 8 kg
Sélection de l'outil random
Temps de changement d'outil 1.5 s
