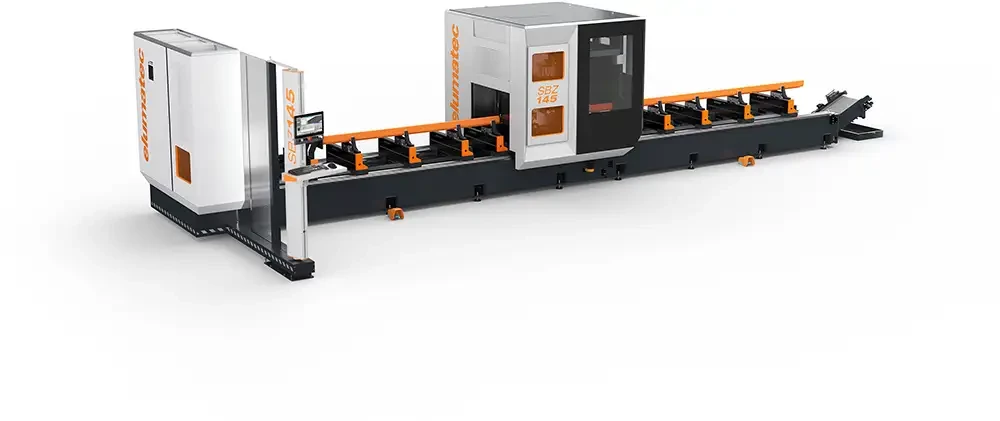

Sur Fensterbau, ELUMATEC, marque du groupe Voilàp, présentera le centre d'usinage SBZ 145

Conçu pour les exigences de la construction métallique et aluminium à usage industriel, le SBZ 145 à 5 axes offre une surface d'usinage de 560 mm x 320 mm x 7 500 mm. Équipé d'un axe de serrage autonome et d'un magasin riche en outils parfaitement dimensionnés et adaptés pour le fraisage, taraudage, sciage… le SBZ 145 dispose de nombreuses possibilités d'usinage pour la découpe de profilés et en option, du mode pendulaire pour usinage de pièces prédécoupées. La tête angulaire optionnelle permet par ailleurs un usinage à 6 côtés des profilés. Pour répondre à d'autres exigences dédiées, l’installation peut adjoindre un dispositif de serrage supplémentaire, un palpeur de mesure, de mesures d'outils et longueurs de profilés, offrant ainsi un spectre plus large et complémentaire d'usinages.

Le système utilise l'interface utilisateur éprouvée eluCam HMI - parfaite pour réduire le temps de formation et devenir rapidement opérationnel sur les renommés centres d'usinage de barres elumatec ! La commande s'effectue via eluCad avec ses multiples fonctions de connexion et d'importation des programmes spécifiquement destinés à la fabrication des fenêtres du marché - et à la construction métallique -, ainsi que pour les logiciels du bâtiment et CAO courants.

Grâce à l'intégration dans eluCloud, le SBZ 145 est parfaitement adapté aux exigences de l'Industrie 4.0.

Équipement standard :

• Centre d'usinage de barres à 5 axes dans une conception pendulaire robuste et stable
• Conçu pour un usinage et traitement flexible et efficace de profilés aluminium et acier avec masse vue fine
• Toutes les opérations telles que le fraisage, perçage, taraudage, filetage, cliquet et sciage s'effectuent avec la barre profilée en position immobile pour protéger la surface du profil
• Positionnement rapide de l'unité de traitement jusqu'à 75 m/min. grâce à des servomoteurs dynamiques
• Usinage 6 faces par le bas avec tête angulaire en option
• Le magasin d'outils mobiles, disposé verticalement, assure un temps de changement court et rapide des outils et donc un cycle d'usinage optimal
• Le magasin d'outils peut être équipé de 12 outils standards, ainsi que de 6 outils spéciaux (tête de fraise angulaire et fraises spéciales). Il est possible en outre d’utiliser des lames de scie de D=500 mm et D=254 mm
• Positionnement autonome du tendeur avec axe V
• Les deux zones de traitement séparées permettent un usinage en mode pendulaire optionnel. L'accès est sécurisé par des barrières de protection latérales, lumineuses et, en option, une sécurisation de la zone centrale par lasers pour un fonctionnement pendulaire utilisant les deux zones de serrage
• Commande CNC 5 axes
• Aucun référencement des axes requis grâce à l'utilisation d'un système de codeurs absolus
• Connexion réseau et interface USB
• Terminal de commande avec système d'exploitation Windows et écran plat 21,6"
• Télémaintenance via Internet
