Spécial INDUSTRIE 2008 : le centre d'usinage pour production de pièces à partir de barres profilées BROTHER TC32BN Barre Feeder est très productif

21/03/2008
C'est grâce à ces changements d'outils extrêmement rapides, aux importantes accélérations de la broche et des éléments mobiles, au couple élevé a forte rotation de broche, à sa fiabilité reconnue et sa conviviabilité du langage conversationnel de la commande numérique que le client optimisera sa production et pourra démarcher les marchés aujourd'hui inaccessibles pour des raisons de rentabilité. Plus l'accélération de la broche est importante, plus le temps de changement d'outil copeaux à copeaux est court et permet ainsi d'éviter des temps d'attente avant usinage (2 secondes copeaux à copeaux avec broche à 16 000 trs/mn).

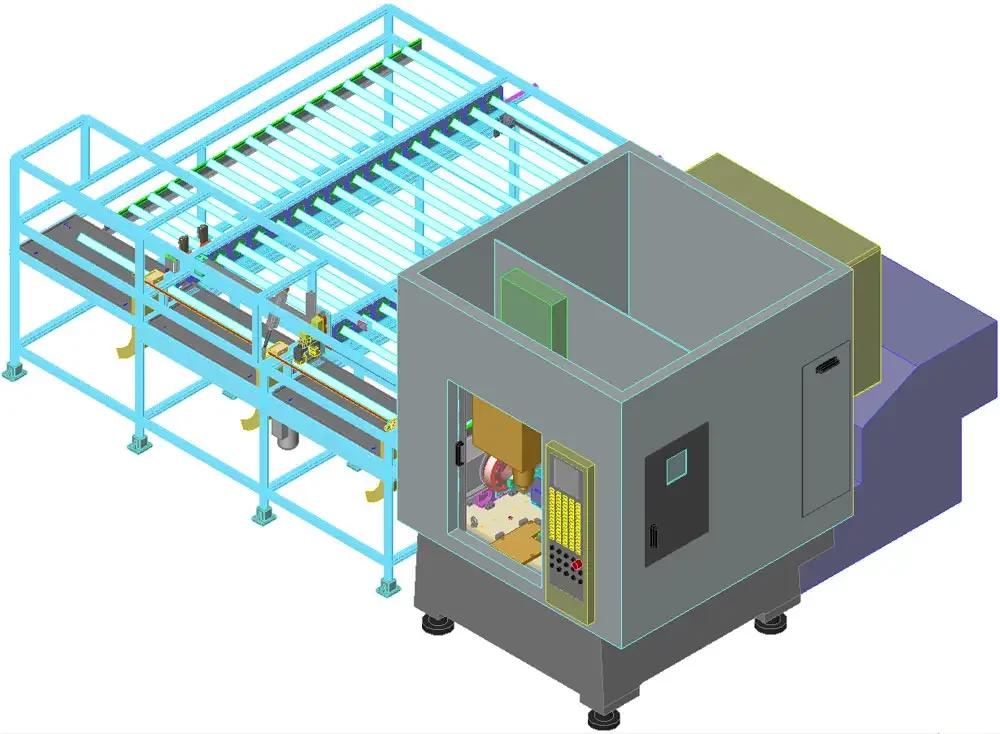

Le BARRE FEEDER TECH PLUS est la solution d'amenage et de découpe de barres afin de fournir à la solution Brother les éléments à usiner sans intervention humaine. Tous les types de profilés inscrits dans un diamètre de 110mm et de toutes matières sont utilisables. L'évacuation des pièces et des chutes sont également prises en compte par un convoyeur spécifique. Plusieurs brevets ont été déposés par la société Tech Plus concernant ce processus optimisé développé conjointement avec la société Degomme Boccard.

CARACTERISTIQUES TECHNIQUES :

BROTHER TC32BN FT :
Machine a commande numérique à colonne mobile de course X=550 Y=400 Z=410
Vitesse de broche : 16 000 tr/mn
Vitesse de broche en taraudage synchronisé : 8 000 tr/mn
Puissance broche : 11 Kw
Avance de travail : 20 m/mn
Avance de rapide : 70 m/ mn
Accélération : 1.6 g
Accélération de 0 à 16 000 tr/mn : 0,3 s
Accélération en taraudage (0 à 6 000tr / mn) : 0,14 s
Temps de changement d'outil : 0,9 s
Temps de changement d'outils copeaux à copeaux ( 16000 ? 0 - 16 000 tr /mn ) : 2,1 s
Capacité magasin d'outils : 26 ou 40
Type d'attachement : Bt30 ou HSK-A40
Diamètre Max d'outils : 80 mm
Longueur d'outils max : 200 mm
Précision en positionnement sur 300 mm : +- 0,005 mm
Répétabilité sur toutes les courses : +- 0,003 mm

BARRE FEEDER :
Longueur de barre : 3 000 mm ( 6000 mm en option)
Capacité : 15 barres
Type de barre : Formes quelconques
Section maxi. De barre : Contenue dans diamètre de 110 mm
Poids de barre : 8 kg / mètre
Matière de barre : Quelconque
3 rampes de récupération des coquilles
Course avance barre pour insertion dans la machine : 800 mm
Course du système de tirage : 290 mm
Unité de sciage : Diamètre 350mm ? Vitesse max 3000tr/mn
