Xion II, le centre d'usinage 5 axes de très haute précision de SUGINO

14/10/2010

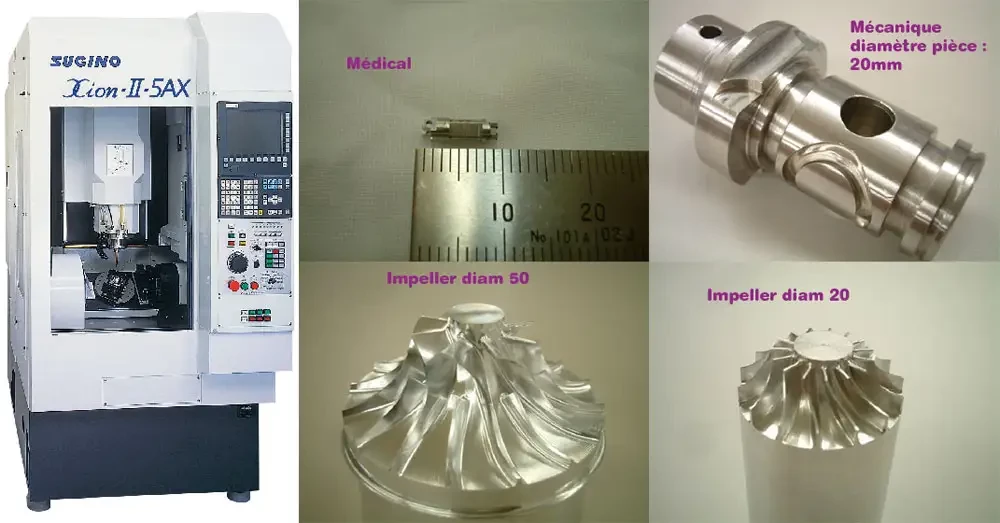

COdeM est le distributeur exclusif des centres d'usinage SUGINO en France et a inauguré cette collaboration à l'occasion de MICRONORA 2010 en exposant pour la première fois en France le centre d'usinage 5 axes Xion II.

La société Japonaise SUGINO a été fondée en 1936 ; elle emploie 1100 salariés, et construit des machines de petites dimensions et de très haute précision. Le centre vertical 5 axes Xion II a été développé principalement pour la micromécanique de précision, le médical et l'aéronautique avec une taille maximale de pièce de Ø 200 x h 180 mm pour un poids inférieur à 15 kg et une hauteur de table de 750 mm.

Les principales caractéristiques du Xion II sont :

Course (mm) :
Axe X : 300
Axe Y : 300
Axe Z : 200
Axe A (autour de X) : +120°/-110°
Axe C (autour de Z) : 360°

Vitesse (m min-1) :
Axe X : 18
Axe Y : 18
Axe Z : 18
Axe A (autour de X) : 3000 °/s, 500 tr/min
Axe C (autour de Z) : 3000 °/s, 500 tr/min

Au-delà de ces caractéristiques et de la possibilité de réaliser du tournage avec l'Axe C, ce qui retiendra l'attention des professionnels de la très haute précision, sont les précisions atteintes :
- Positionnement (X,Y,Z) : inférieur à +/- 1 µm - Répétabilité (X,Y,Z) : inférieur à +/- 1 µm - Positionnement (A,C) : +/- 15 ?' - Répétabilité (A,C) : +/- 15 ?' - Circularité des axes linéaires : 0,88 µm - Circularité en usinage d'une sphère avec les axes A et C : 0,7 µm sur A et 0,4 µm sur C.

Le centre vertical 5 axes SUGINO Xion II est équipé d'une broche 40 000 tr min-1 en standard pour une puissance de 4/2.7kW (1 mn/cont) et d'un changeur de 12 outils (20 outils en option).
