Spécial EMO 2007 : STUDER S242, la flexibilité pour la rectification et le tournage

22/06/2007

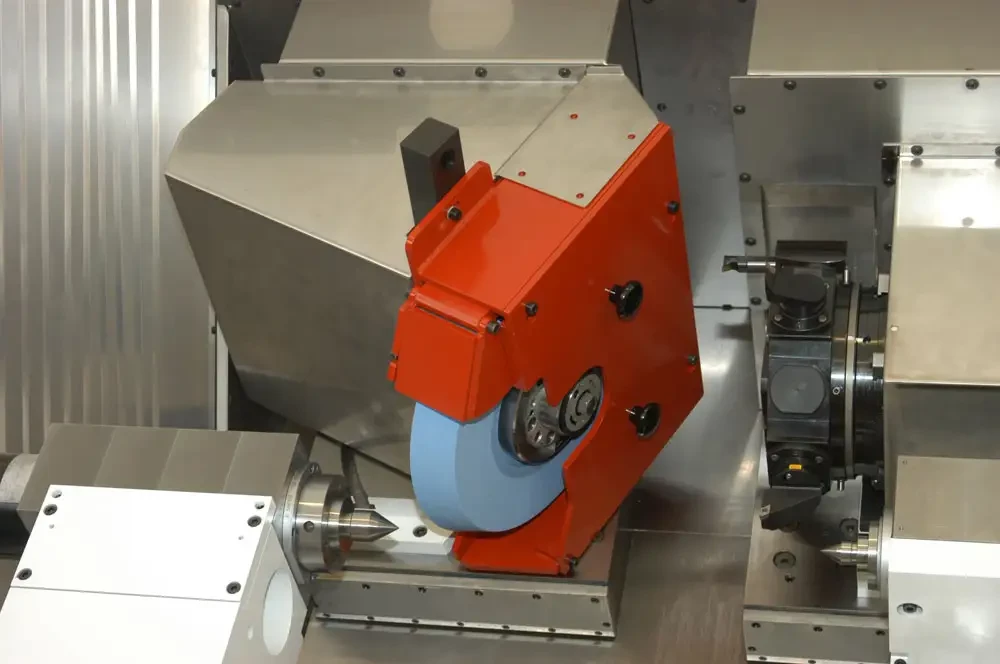

Le centre d'usinage dur fin S242 pour la rectification cylindrique et le tournage dur tire le meilleur parti des avantages des deux processus et autorise une augmentation de la productivité au plus grand niveau qualitatif. Deux ou trois glissières transversales disposées parallèlement peuvent être utilisées selon les exigences spécifiques du client : avec 1 ou 2 têtes porte-meule pour la rectification extérieure, un porte-outils revolver pour un maximum de 3 broches de rectification intérieure ou un porte-outils revolver avec un maximum de 12 postes. Les outils peuvent être tournants optionnellement, ce qui permet de simples opérations de fraisage et de perçage.

Pour une évacuation optimale des copeaux pendant le tournage dur, le bâti incliné facilite leur récupération par la bande-transporteuse qui se charge d'éliminer ces copeaux.

La S242 convient aux applications dans les secteurs les plus différents : usinage d'arbres et de colonnes de guidage, porte-outils, usinage de broches, guides pour pistons, curseurs, pignons de pompes, arbres d'induit etc.

Les avantages :
1 Usinage avec un seul outil
2 Précision élevée de position et de concentricité en production
3 Temps d'usinage et secondaires réduits
4 Usinage préliminaire à côté du contour final
5 Structures superficielles adaptées à la fonction

Grâce à sa flexibilité élevée, la S242 est également intéressante pour les sous-traitants spécialisés dans l'usinage de pièces simples (familles de pièces) et petits lots.

La machine pour l'usinage combiné offre également un contre-poupée synchrone, l'autocalibrage pour la rectification cylindrique et le chargement automatique des pièces (en option). Bâti en GRANITAN® (fonte minérale)

Données techniques de la S242 à 2 glissières à 3 glissières
Distance entre pointes (mm) 400 / 1000 800
Longueur usinable (mm) 400 / 800 600
Diamètre utile (mm) 185 185
Poids maxi de la pièce (kg) 60 60
Meule (mm) 400 x 50 (63) 400 x 50 (63)
