Spécial EMO 2009 : les arbres de transmission d'une longueur maximale de 650 millimètres sont la spécialité de la rectifieuse ShaftGrind S à broche escamotable de SCHAUDT

30/09/2009

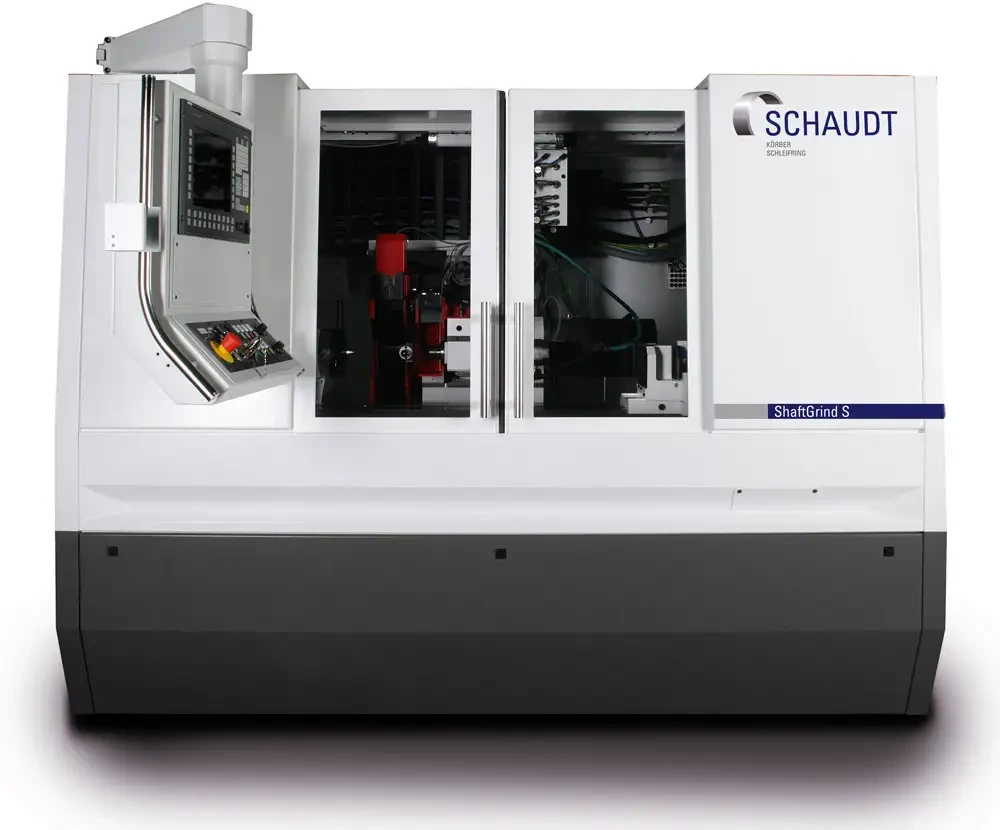

La ShaftGrind S de SCHAUDT est conçue pour l'usinage efficace de différents arbres. Sa programmation WOP-S est basée sur l'interface d'utilisation de la commande Siemens 840D et permet de produire facilement des contours de surface comme des polygones, des ellipses et des profils libres. En outre, la machine est parfaitement adaptée aux procédés de rectification par écroûtage et à la rectification en plongée de rainures avec CBN.

Les logements d'arbres de transmission sont habituellement rectifiés selon un procédé d'avance pas à pas, soit en plongée droite soit selon un processus de rectification par écroûtage. Avec sa broche escamotable S2, la ShaftGrind S permet un usinage avec différentes largeurs de meules et la production par interpolation de rainures ou de piqûres avec une meule galvanique. Ceci augmente nettement la productivité de la machine. Lors de la rectification HSP avec CBN, la ShaftGrind S atteint des vitesses de coupe de 200 m/s. Associé au système de support en carbone de la machine, ceci rend le processus encore plus productif. La ShaftGrind S est conçue pour une lubrification par émulsion ou huile associée à des meules CBN. Des diamètres de meule de 480 millimètres garantissent des temps d'arrêt longs. Un guidage hydrostatique optionnel de l'axe X permet, grâce à des entraînements exempts d'usure, un positionnement très précis de la broche de l'outil et une durée de vie maximale. Ceci garantit des résultats de rectification très précis - même avec des arbres à cames. Cette machine CamGrind S est déjà utilisée avec succès pour l'usinage d'arbres à cames.

Avantages et Performances :
- Usinage de pièces circulaires et non circulaires jusqu'à une longueur de 650 mm et 50 kg
- Programmation simple et rapide avec WOP-S
- Guidage hydrostatique de l'axe X (option)
- Bâti de machine en fonte minérale (Granitan® S 103) avec des propriétés d'amortissement optimales et une excellente stabilité en températures.

Caractéristiques techniques :
- Commande Sinumerik 840D
- Chargeur intégré SPEED-LOAD (option)
- Longueur de rectification/hauteur de pointe : 650 mm/175 mm
- Configuration de la broche
- Diamètre grande/petite meule : 480 mm/140 mm
- Largeur grande/petite meule : 80 mm/70 mm
- Puissance grande/petite meule : 40 kW/8 kW
- 2 emplacements de broches de rectification (une broche orientable)
