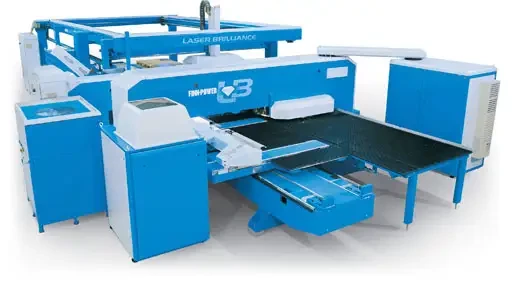

FINN-POWER présente une nouvelle solution intégrée de découpe laser : Laser Brilliance

06/01/2003
Une des nouveautés majeures présentées par FINN-POWER à Euro-Blech 2002 perpétue la tradition d'innovation de la société dans le domaine des solutions intégrées de travail de la tôle. Cette année il s'agit du nouveau combiné poinçonnage- découpe laser.

Déjà en 1987, FINN-POWER introduisait les solutions flexibles en intégrant plusieurs étapes de fabrication avec la présentation de la première cisaille intégrée à angle droit. L'extension des gammes de produit permet maintenant de fournir des solutions parfaitement adaptées aux besoins spécifiques des utilisateurs.

En effet, après l'innovation des poinçonneuses hydrauliques à tourelle et des machines à découpe laser, d'ailleurs en parallèle avec l'arrivée des servomoteurs linéaires dans les machines-outils, il était logique que FINN POWER combine les bénéfices des deux solutions dans une seule machine. C'est donc un nouveau bond technologique en matière de combiné poinçonnage/découpe laser qui est proposé aux clients ; similaire à l'introduction il y a deux ans du concept poinçonnage- cisaillage Shear Brilliance.

Poinçonnage et découpe laser intégrés

Les combinés Laser Brilliance présentés pour la première fois à Euro-Blech peuvent recevoir 30 stations de poinçonnage, servies par une hydraulique de 30 tonnes de capacité. L'utilisation de moteurs d'entraînements linéaires permet un déplacement ultra rapide et un positionnement extrêmement précis sur l'ensemble de l'aire de travail (3 000mm sur l'axe X). Il est possible d'atteindre une vitesse de positionnement de 228 m/min, ainsi qu'une vitesse de découpe laser de 20m/min.

La combinaison du système hydraulique et des entraînements linéaires autorise une cadence de 1 100 coups par minute en grignotage, et de 550 en poinçonnage pour un pas d'avance de 25 mm.

La puissance de découpe du laser est de 3,5 kW

Toute la logistique d'alimentation est entièrement automatisée par plusieurs solutions complémentaires. A Hanovre, le Laser Brilliance est exposé avec un robot 5 axes qui charge, trie et stocke les pièces ainsi qu'une unité de triage à 8 adresses indexées.

Laser Brilliance peut également être équipé de systèmes de manutention modulaire comme la nouvelle unité compacte de stockage de matière première : FINN-POWER FPS. Il peut aussi être intégré dans un Night train FMS où sa très grande capacité peut être utilisée à plein.

Caractéristiques techniques
Technologie d'entraînement linéaire en axes X,Y
Vitesse de positionnement : 228 m/min
Vitesse de grignotage 1100 cps/mn
Index rotation vitesse jusqu'à 167 tr/min
Système hydraulique 30 tonnes
30 stations de travail
Capacité jusqu'à 200 outils (Multi-Tool®?)
Laser 3.500 Watt CO2
Vitesse de découpe laser jusqu'à 20 m/min
Tête de découpe Autofocus
Robot 5 axes tri et assemblage
Equipement de tri à 8 positions tournantes
