WorkNC G3 de SESCOI : la puissance d'une CFAO usinage unifiée

21/03/2007
En 2007 Sescoi fête son 20ème anniversaire et l'événement est marqué par le lancement de WorkNC G3. G3 signifie troisième génération et annonce l'arrivée de la toute nouvelle et innovante interface utilisateur du logiciel. WorkNC G3 fixera les nouveaux critères de performance pour la CFAO : un fonctionnement ergonomique à partir d'un seul et unique environnement graphique ainsi que de nouveaux parcours 3 et 5-axes. Les différents éléments qui constituent la zone de travail de WorkNC, tels que les surfaces à usiner, les entités FAO et les parcours sont regroupés dans une nouvelle structure en arborescence « Workzone Manager » et dans une barre d'outils située à coté de la zone de visualisation.

A partir d'un environnement unique, les utilisateurs peuvent créer et contrôler la géométrie, visualiser et vérifier les parcours et réaliser des fonctions d'analyse grâce à une méthode de fonctionnement beaucoup plus souple. De nouvelles icônes, modernes et représentatives, disposées dans des barres d'outils personnalisables offrent à WorkNC G3 un environnement convivial. Les utilisateurs peuvent personnaliser le logiciel en fonction de leurs propres besoins et ainsi réduire les temps de préparation et de programmation.

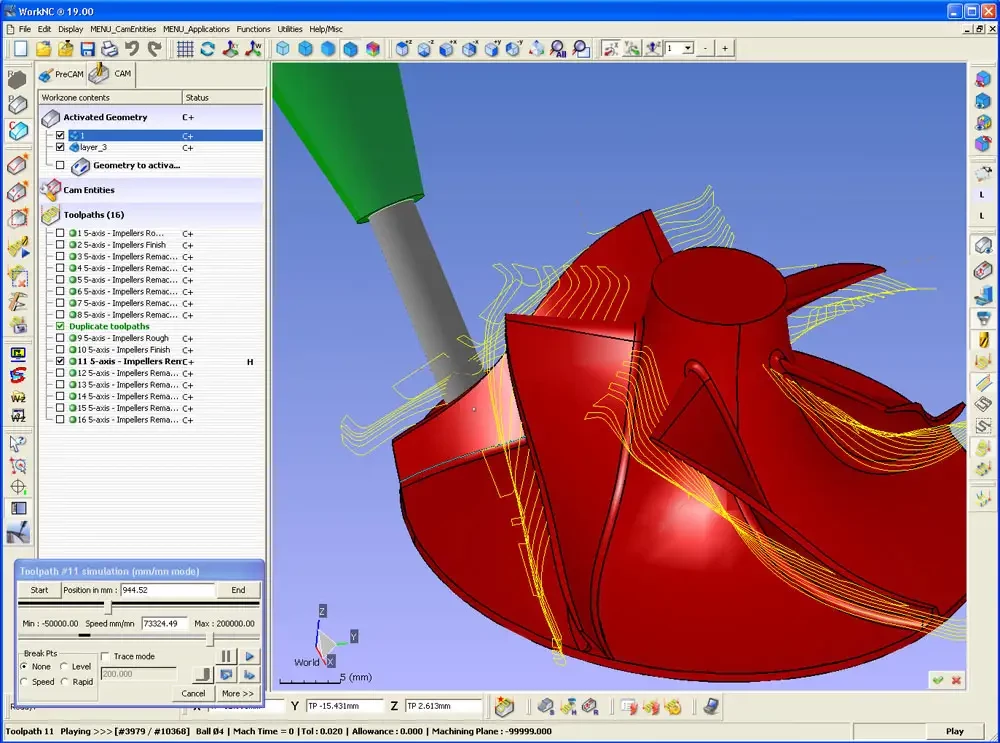

Les fonctions de simulations de parcours ont été largement optimisées dans cette nouvelle version. Les différents éléments tels que l'outil, la machine et la pièce peuvent être visualisés indépendamment en transparent, en solide ou en filaire pour assurer un maximum de clarté.

De plus, le parcours est affiché en vitesse réelle et permet au programmeur d'apprécier le comportement de la machine dans les conditions réelles d'usinage tandis que la sélection précise des points d'un parcours offre une simulation parfaite du comportement de l'outil à un endroit donné ; assurant ainsi une analyse détaillée de l'ensemble du parcours.

L'ergonomie de WorkNC G3 est caractérisée par une interaction directe avec la visualisation graphique par l'intermédiaire de la sélection et de la manipulation des courbes et des surfaces. Cette possibilité s'étend à la création du brut, le paramétrage et l'édition des parcours. Le logiciel indique automatiquement comment les entités FAO ont été utilisées, et permet la sélection directe des parcours afin de les modifier graphiquement avec des outils puissants inclus dans WorkNC.

Cette nouvelle version offre non seulement les bénéfices d'une nouvelle interface mais également, suite à de nombreux essais, une gamme de parcours nouveaux et optimisés : La finition par niveau comprend des engagements intelligents pour éviter de marquer la pièce, un usinage automatique de bases des murs, des mouvements fluides pour l'usinage à grande vitesse et des temps d'usinage réduits. L'Ebauche/Reprise d'ébauche Globale a été optimisée, elle effectue automatiquement les reprises des zones planes. L'emploi des techniques d'usinage trochoïdales a été étendu à l'usinage de courbes et de rainures, ce qui simplifie l'usinage de matériaux très durs.

Des améliorations et des simplifications ont été également apportées au parcours 5-axes, avec un paramétrage des parcours conforme à celui des parcours 3 axes, l'usinage des pales en 4-axes avec des trajectoires fluides et progressives ainsi que des nouvelles fonctions ajoutées au module Auto 5 (Usinage 5 axes Automatique), qui prend en compte les collisions avec la machine et la définition des angles de départ et de fin de l'outil. Le module de vérification de collisions de WorkNC affiche toutes les surfaces en collision et inclut maintenant un avertissement de proximité indiquant au programmeur les zones où la distance entre le porte-outil et la pièce est inférieure à la distance minimale spécifiée.

La version G3 bénéficie également d'une nouvelle fonction de comparaison de fichiers CAO qui met en évidence les zones où il reste de la matière à enlever et celles où il en manque.

En outre, les outils supplémentaires pour la création d'électrodes et les fonctions de modélisation solide et surfacique renforcées contribuent à simplifier la manipulation des géométries dans la nouvelle interface graphique unique.

Les nouveaux développements effectués dans WorkNC G3 offriront aux utilisateurs un fonctionnement ergonomique et des parcours nouveaux dans une seule interface graphique pour gagner du temps, réduire les coûts afin d'améliorer la productivité.
