Simplification de l’usinage des conduits moteur et géométries similaires avec GibbsCAM

02/12/2013
Gibbs and Associates, développeur du logiciel GibbsCAM pour la programmation de machine outils CNC et société de Cimatron, annonce aujourd’hui la disponibilité de sa nouvelle option d’usinage de conduit 5 axes pour GibbsCAM. Le nouveau logiciel fournit une interface spécialisée optimisée pour les processus d’usinage et les mouvements de coupe d’outil qui nécessite d’usiner des ouvertures tubulaire qui change de forme du début à la fin. L’option d’usinage de conduit complète le 5 axes GibbsCAM en permettant une programmation facilitée et plus rapide pour les ouvertures de type conduit avec une interface qui fournit les options de parcours outil et les stratégies d’usinage optimisées pour usiner de tel trous. Conçu pour l’industrie du sport automobile, ou la performance des moteurs est fréquemment amélioré en optimisant les flux dans les conduits avec un usinage spécialisé, l’option d’usinage de conduit 5 axes peut améliorer l’efficacité de la programmation et l’usinage de n’importe quelle pièce avec des ouvertures qui change de profil et de courbure du début à la fin.

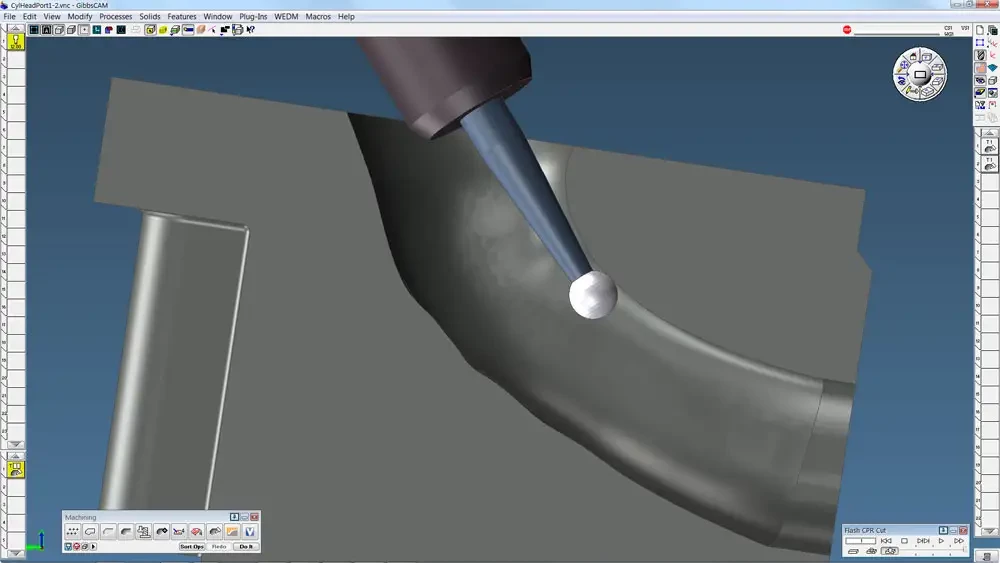

Particularité de l’option d’usinage de conduit 5 axes GibbsCAM Le logiciel peut automatiquement détecter la courbe du conduit et aligner de manière correcte le parcours outil en utilisant la portée disponible de l’outil, le logiciel peut automatiquement diviser les opérations du haut et du bas du conduit en sachant la portée maximum de l’outil, le point de centre ou pourcentage de portée donné par l’utilisateur, ce qui assure une bonne fusion des parcours outil entre la partie supérieur et inférieur. Les stratégies d’usinage incluent l’ébauche, l’ébauche de matière restante, et finition en spirale ou plongée. Pour maintenir la rigidité de l’outil, l’usinage de conduit 5 axes maintient l’usinage 3 axes (mode 3 + 2) aussi loin dans le conduit que possible jusqu’à ce que l’usinage 5 axes simultané soit requis. L’inclinaison d’outil est automatiquement calculée aux angles optimums sans à avoir à diviser les surfaces ou créer des splines pour contrôler l’axe de l’outil, ce qui produit un mouvement régulier, lisse et sans sur-usinage. Les utilisateurs peuvent choisir d’usiner uniquement le dessus du conduit, uniquement le bas ou des deux cotés en une seule opération.

En plus de la facilité et de la rapidité, l’option d’usinage de conduit 5 axes GibbsCAM génère un parcours outil plus propre, plus efficient pour un usinage plus rapide et des pièces de meilleures qualités.
