Avant-première mondiale de SESCOI WorkXplore 3D V4

04/12/2013
Un grand nombre de nouveautés et d'améliorations ont été dévoilées lors de l'avant-première mondiale de WorkXplore 3D V4, dont la sortie est prévue en février 2014. WorkXplore 3D contient de nombreuses fonctions, que l'on ne retrouve habituellement que dans les systèmes CAO, permettant de réaliser des diagnostiques, de créer des instructions d'assemblage et de préparer la production de modèles 3D. Les visiteurs du stand Vero Software au salon MIDEST de Paris ont pu constater que la version à venir contient quasiment trente nouvelles fonctions, ainsi que quatre améliorations en ce qui concerne Client Viewer. Le logiciel est doté de nombreuses fonctions d'affichage et d'analyse. Il permet d'importer et d'analyser des données complexes provenant des principales solutions CAO et de générer des fichiers dans un format neutre. Même si les données CAO sont utilisées dans chaque service, les formats des principaux systèmes sont souvent incompatibles entre eux. WorkXplore 3D permet d'éviter l'achat de nombreux systèmes CAO.

Parmi les nouvelles fonctions, figurent les cinq suivantes :

- Les courbes composites :
il s'agit d'un nouveau type d'entité, introduit dans la version V4, permettant de combiner et de fusionner plusieurs courbes en une seule. Le système de création est puissant et ergonomique, il permet d'utiliser en plus des entités courbes les arêtes des solides et des meshs. Elles peuvent être créées de deux façons : par chainage automatique ou par chainage manuel. Le chainage automatique sélectionne et lie les courbes jointives après validation, alors que le chainage manuel est progressif après chaque sélection de courbe. Si la courbe à ajouter n'est pas jointe à la courbe composite en cours de création, une ligne pointillée s'affiche. La boîte de dialogue permet de supprimer la dernière courbe, de modifier les extrémités du dernier segment joint et de fermer la courbe composite en cours. Les courbes peuvent également être créées en sélectionnant des arêtes de solides de deux façons : individuellement, où seule l'arête cliquée est sélectionnée, ou conjointement, où l'arête cliquée est sélectionnée avec les arêtes qui prolongent la courbe en tangence. Un certain nombre d'opérations peuvent être effectuées sur la courbe composite, comme la fermeture de la courbe, l'extraction de chacune des courbes qui la constituent, l'inversion de la direction, la coupe de la courbe en un point et l'affichage des points d'extrémité sur les courbes. L'analyse d'une courbe composite va permettre de donner des informations importantes telles que sa longueur, si elle est plane, son aire si elle est fermée et plane, ainsi que le détail de chaque élément qui la compose.

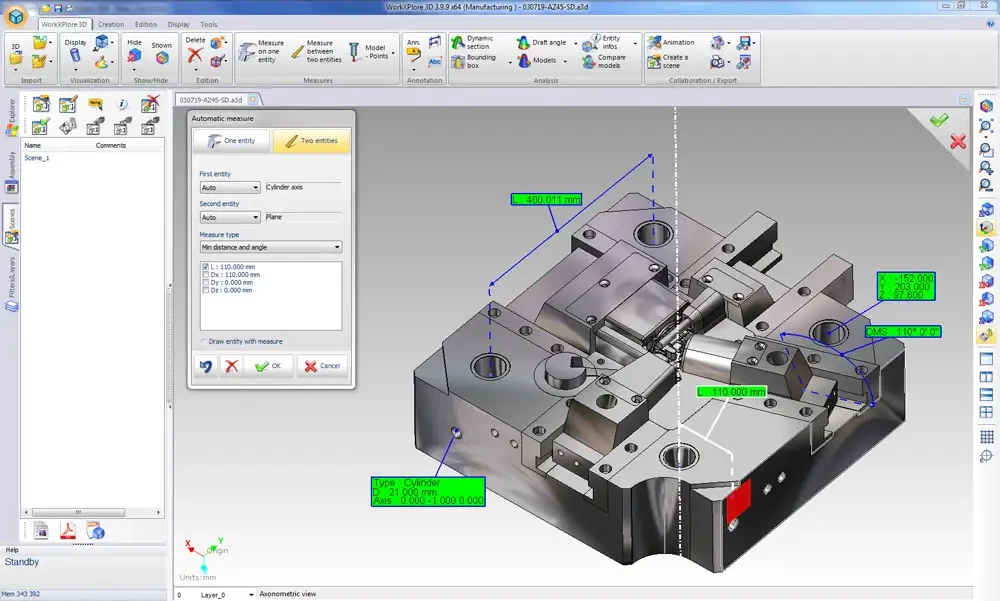

- Nouvelles fonctions de mesure :
les outils de mesure d'angle, de rayons et de coordonnées de points ont été remplacés par deux nouvelles fonctions, à savoir la mesure sur une entité et la mesure entre deux entités. Le mode automatique par défaut de la mesure sur une entité choisit l'élément à sélectionner selon la position du curseur : extrémité d'une ligne, point central d'une ligne, ligne ou face. Après validation, la mesure est créée dans la zone de visualisation. Il en va de même pour la mesure entre deux entités : elle inclut le plan si la face sélectionnée est plane, un axe de cylindre si la face sélectionnée est cylindrique, ou la face si celle-ci n'est ni plane ni cylindrique. Si le mode automatique couvre un large panel des besoins, l'utilisateur a la possibilité de forcer un mode particulier tel que la sélection de points ou de plans permettant ainsi de n'avoir aucune restriction quant aux éléments à utiliser pour les mesures.

- Affichage des mesures :
les parties cachées des mesures apparaissent plus sombres et plus fines que les parties visibles.

- Affichage de l'angle complémentaire de la mesure :
le menu contextuel d'une mesure permet d'en afficher l'angle complémentaire.

- Une nouvelle fonction d'analyse des épaisseurs fait son apparition, avec des mesures localisées.

Quatre améliorations majeures ont été apportées au Client Viewer, parmi lesquelles figure la récupération de l'assemblage tel qu'il est vu dans WorkXplore 3D. Des Labels peuvent êtres ajoutés comme nouvelle fonction d’annotation par l’utilisateur final. Après avoir défini le texte, le label est créé par un simple clic dans la zone de visualisation. Le label peut être déplacé dans la zone de visualisation.Deux nouvelles icônes ont été ajoutées dans la liste des mesures : pour effacer toutes les mesures de la liste, et pour modifier le texte d'un label sélectionné. Dans le Client-Viewer, les points d'ancrage utilisés pour les mesures sont maintenant des sommets et des points-milieux des arêtes du modèle.

Pour l'ingénieur d'application Karl Kaminski, WorkXplore 3D offre un moyen de communication entre les différents systèmes CAO du marché. « Il permet aux utilisateurs de différents services de lire des données natives et d'en extraire les informations nécessaires. Après l'ouverture du fichier CAO, souvent plus rapide que dans le logiciel d'origine, vous pouvez analyser la pièce de plusieurs manières, générer la documentation, et exporter le projet dans un fichier EXE. Le fichier ainsi envoyé pourra être ouvert par tous vos collaborateurs, quel que soit leur logiciel. »

D'après lui, les nouvelles fonctions et améliorations de la version V4 rendront WorkXplore 3D encore plus puissant pour toute la chaîne de production, des achats en passant par les devis et la conception jusqu’ au marketing.
