Rapidité garantie, de la phase de conception à la finition : Manual Guide i de FANUC GE, pour une programmation en atelier aisée des commandes numériques

28/01/2008
Manual Guide i, le logiciel convivial de programmation en atelier de Fanuc GE, connaît des améliorations régulières. Outre l'amélioration de divers cycles d'usinage et de fraisage, ce produit offre de nouvelles fonctions de tournage multi canal ainsi que la programmation pour les plans de travail inclinés (TWP).

Avec Manual Guide i, les modèles de commandes numériques Fanuc GE actuels peuvent être programmés directement sur site en toute simplicité, quelle que soit votre application : tournage, fraisage ou usinage mixte. Grâce au module de base et aux modules de tournage et fraisage, l'utilisateur peut se limiter aux éléments essentiels. Chaque module initialise tous les cycles, permettant ainsi à l'utilisateur de programmer facilement et rapidement le processus d'usinage respectif.

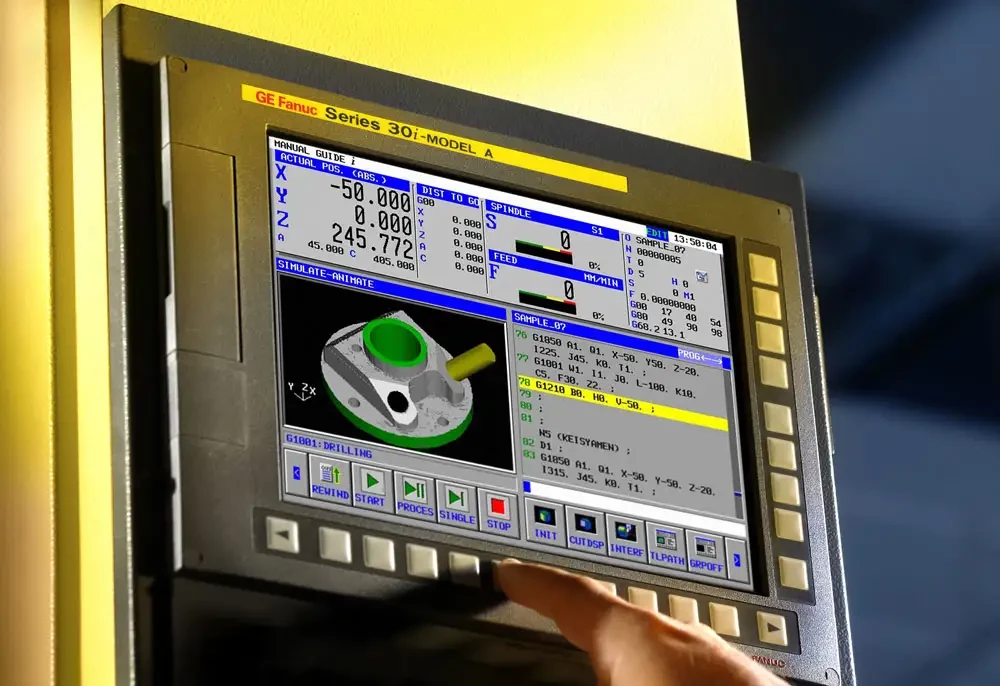

L'écran tout en un offre à l'utilisateur une vue d'ensemble de toutes les fonctions de la machine en un seul coup d'œil. Il peut ainsi visualiser toutes les positions d'axe et vitesses de rotation, déterminer à quel stade du programme se trouve actuellement la machine et afficher les trajectoires d'outil ou la pièce en 3D dans la fenêtre de simulation. Pour une vue d'ensemble permanente, une barre comportant des touches programmables permet la sélection intuitive des menus. Cela s'applique également aux opérations de tournage multi canal. Pour la commande numérique Série 0i-TTC, Manual Guide i offre l'accès à des fonctions intelligentes qui simplifient les opérations de tournage deux canaux. Une table de traitement, par exemple, indique la relation entre la broche et la tourelle à travers une ligne chronologique. Des temps d'attente et des trajectoires peuvent être également inclus. Un masque d'écran supplémentaire sert pour la simulation : les deux trajectoires d'outil peuvent être affichées simultanément dans le modèle 3D, qui sert principalement à la commande du programme CN. Enfin, l'écran tout en un fournit une vue d'ensemble des coordonnées, de l'état de la machine et des programmes exécutés pour les deux canaux. Même pour le tournage trois canaux - qui est possible avec la commande numérique Série 30i, Manual Guide i rend disponibles les fonctions correspondantes.

Autre fait marquant : la mise au point de nouvelles fonctions pour les plans de travail inclinés (TWP). Avec Manual Guide i, le plan de travail incliné peut être à présent défini pas simplement sur la base des angles d'Euler, mais aussi à l'aide de la commande RPY (Roll, Pitch and Yaw) ou de manière tridimensionnelle, ou encore en utilisant deux vecteurs, la projection d'angle ou le sens d'axe d'outil. Afin de simplifier l'utilisation de ces options, Fanuc GE a développé un écran d'aide qui guide l'opérateur à travers toute la procédure de saisie des données requises et offre un support graphique supplémentaire. Autre nouveauté : la simulation réaliste du programme CN généré pour le plan de travail incliné. Il peut être représenté sous forme de trajectoires d'outil ou d'affichage ombré.
