Architecture de commande et de communication optimisée pour une performance maximale avec XFC (eXtreme Fast Control Technology) de BECKHOFF AUTOMATION

12/02/2008

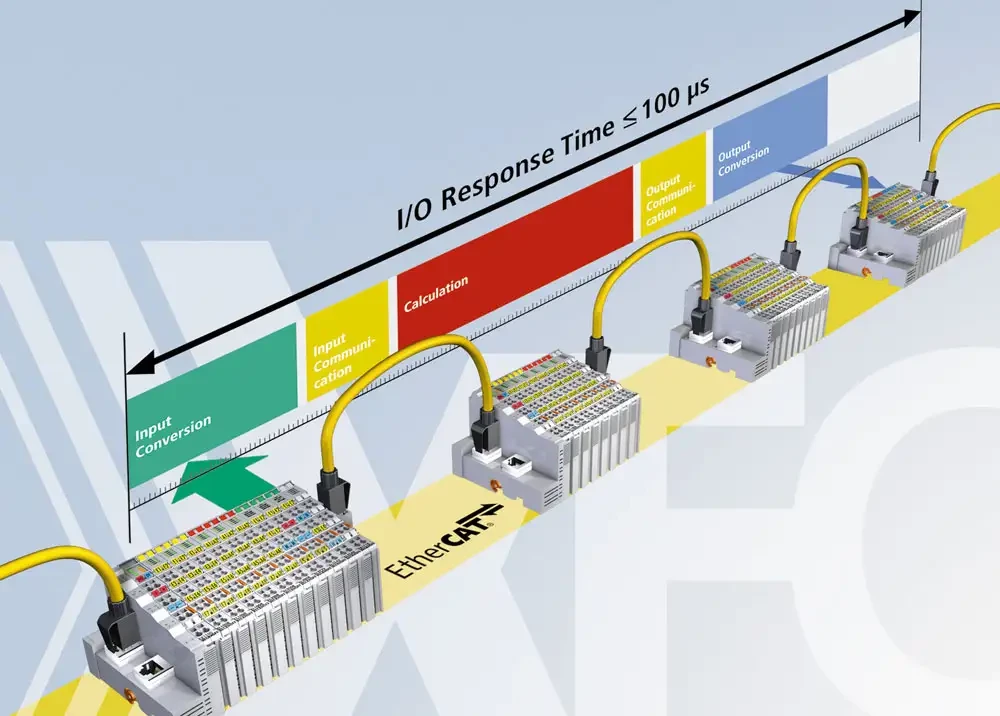

Avec la technologie XFC, Beckhoff présente une nouvelle solution de contrôle-commande extrêmement rapide : XFC repose sur une architecture de commande et de communication optimisée qui se compose d'un PC Industriel moderne, de bornes E/S ultra-rapides avec des propriétés temps réel étendues, du système Ethernet à grande vitesse EtherCAT ainsi que du logiciel d'automatisation TwinCAT. Avec XFC, il est possible de réaliser des temps de réponse d'E/S inférieures ou égales à 100 µs. Cette technologie offre à l'utilisateur de nouvelles possibilités en matière d'optimisation des processus qui ne sont pas réalisables avec les composants standard.

XFC (eXtreme Fast Control Technology) est synonyme d'une technologie de contrôle-commande qui permet des réactions très rapides et extrêmement déterministes. Elle comprend tous les composants matériels et logiciels: modules d'entrées et de sorties optimisés capables de capter des signaux et de déclencher des actions avec une grande précision, EtherCAT en tant que réseau de communication extrêmement rapide, PC Industriels performants et finalement TwinCAT, le logiciel d'automatisation qui relie entre eux tous les composants du système.

Comparée à des commandes actuelles sur base PC, la technologie XFC permet d'accroître la performance d'une puissance 10 avec des temps de cycle de 100 µs, sans changer la commande centrale ou ses algorithmes.

Outre l'optimisation du temps de cycle, XFC offre aussi une amélioration de la précision temporelle et une augmentation de la résolution. De nouvelles possibilités se présentent à l'utilisateur en vue d'accroître la qualité et les temps de réaction de sa machine. Les tâches relatives à la technique de mesure ou à la documentation de la qualité des pièces peuvent être intégrées dans la commande de la machine en toute facilité, sans nécessiter d'appareils spéciaux onéreux.

La technologie XFC est entièrement compatible aux solutions d'automatisation existantes, tel que des tâches standard et des tâches rapides relatives à la régulation et à la technique de mesure peuvent être utilisées sous forme combinée avec la même plate-forme matérielle et logicielle.

Composants XFC

Beckhoff offre pour la technologie XFC une palette de produits basée sur quatre piliers :

TwinCAT - le logiciel de contrôle-commande temps réel à grande vitesse
- Temps réel sous Microsoft Windows avec des temps de cycle allant jusqu'à 50 μs
- Programmation en tâches XFC temps réel selon la norme IEC 61131-3

EtherCAT - la communication à grande vitesse
- Gestion de 1000 E/S numériques décentralisées en 30 μs
- Fonction temps réel étendue reposant sur des horloges distribuées (synchronisation, horodateur, suréchantillonnage)

Bornes EtherCAT - la technologie d'E/S à grande vitesse
- E/S numériques et analogiques à grande vitesse
- Horodateur et suréchantillonnage permettent des résolutions temporelles très élevées (10 ns).

PC Industriel - le CPU de contrôle-commande à grande vitesse
- PC Industriel avec cartes mères temps réel haute performance
- facteurs de forme compacts, optimisés pour des applications de commande

Le point commun entre tous ces composants est qu'ils reposent sur des standards ouverts. Ainsi, chaque ingénieur/programmeur est en mesure d'établir des solutions de commande extrêmement rapides et performantes avec des composants standard - c'est-à-dire sans matériel spécial.
