INDUSTRIE LYON : MITUTOYO dévoilera la colonne de mesure LH-600E

13/03/2013

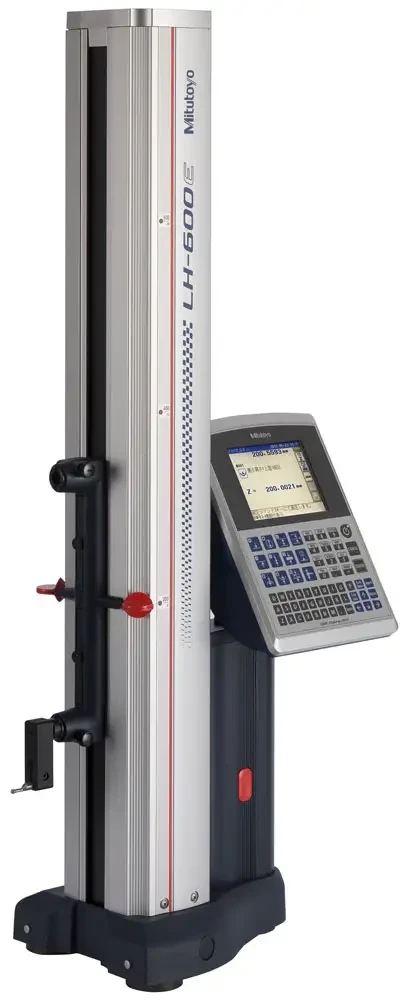

La nouvelle colonne de mesure LH-600E multi-fonction est un instrument de mesure bidimensionnel (2D) très précis et simple à utiliser. La colonne LH-600E permet d\'effectuer des mesures classiques (1D) (hauteur, diamètre, distance, perpendicularité et rectitude) jusqu\'aux mesures 2D plus complètes. Elle dispose d\'une très grande précision de mesure (1,1+0,6L/600) µm. Equipée d\'un grand écran couleur LCD, son utilisation est intuitive.

Les mesures répétitives sont déclenchées par des touches de commande dédiées identifiées par des icônes. Le personnel peu expérimenté peut commencer à mesurer sans apprentissage.

L\'une des grandes nouveautés du LH-600E est son écran couleur LCD permettant une visibilité et un confort d\'utilisation améliorés pour toutes vos mesures.

De plus, le système pneumatique unique permet à la colonne de mesure de se déplacer sans frottement sur une surface plane grâce au coussin d\'air incorporé dans la base et alimenté par un petit compresseur intégré.

La colonne LH-600E permet de nombreux types de mesures, tels que la mesure de déplacement, de rectitude et de perpendicularité qui sont possible en plus des fonctions de mesure classiques comme celle de la hauteur et d\'alésage. La colonne est dotée, entre autres, d\'une fonction de mesure bidimensionnelle et d\'une fonction d\'analyse de tolérance.

Elle permet également de mémoriser des séquences d\'opérations de mesure. Cette fonction est particulièrement appréciable pour la mesure de grandes quantités de pièces. Lorsque la fonction répétition est activée, le palpeur rejoint automatiquement la position de mesure suivante.

De plus, une évaluation GO/NG est effectuée en temps réel sur la base des valeurs mesurées. La base de données peut stocker jusqu\'à 60 000 mesures à partir desquelles différents calculs statistiques peuvent être réalisés tels que celui de la moyenne, de l\'écart-type et de la capacité du processus. Le contrôle de la qualité est également assisté par l\'affichage graphique d\'histogrammes.

La LH-600E dispose d\'unité de traitement des données à haute capacité lui permettant en outre, des mises à jour ultérieures du logiciel. Les résultats sont exportés au format CSV pour permettre à l\'utilisateur de les exploiter avec son propre logiciel.

Ce système est fourni avec différents types de palpeurs et de stylets interchangeables compatibles avec des profils de pièce complexes et différents types de mesures, en option.

Mitutoyo propose en option différents stylets interchangeables, palpeurs à bille, palpeurs de profondeur, support de comparateurs. Les palpeurs en option enrichissent la polyvalence du système avec, notamment, un adaptateur fileté M2/M3 qui permet de fixer des filets de mesure tridimensionnelle.
