LK Metrology annonce la nouvelle gamme de machines à mesurer tridimensionnelles à pont céramique ALTERAC (CMM). Utilisant les logiciels de métrologie les plus récents, la technologie multi-capteurs et les conceptions CMM, les systèmes compacts sont destinés à des applications de contrôle qualité exigeantes.
Cette gamme de MMT offre une grande précision et une grande répétabilité dans un encombrement réduit. Construites dans l'usine de l'entreprise près de Derby, les nouvelles machines ALTERAC sont disponibles en trois tailles - 7.7.5, 10.7.5 et 10.7.7 - leurs mouvements respectifs des axes X, Y, Z étant de 700 x 650 x 500 mm, 1.000 x 650 x 500 mm et 1.000 x 650 x 650 x 650 mm. Les applications typiques se trouvent probablement dans l'aérospatiale, l'automobile, le médical et d'autres industries avec des exigences d'inspection exigeantes.
ALTERAC est aussi à l'aise dans un service d'inspection que dans l'atelier, d'autant plus que les supports pneumatiques isolent bien la MMT des sources proches de vibrations à basse fréquence, comme les grosses machines. La commande de la MMT peut être autonome ou intégrée dans la base de la machine avec un clavier sur un bras sur le côté, offrant ainsi au client le choix le mieux adapté au lieu d'installation. Cette dernière option facilite également le déplacement de l'équipement une fois installé. L'intégration des codeurs Renishaw avec des échelles optiques de résolution 0,05 μm pour une précision volumétrique élevée permet non seulement d'obtenir une métrologie exceptionnelle, mais également une immunité à la pénétration des contaminants.

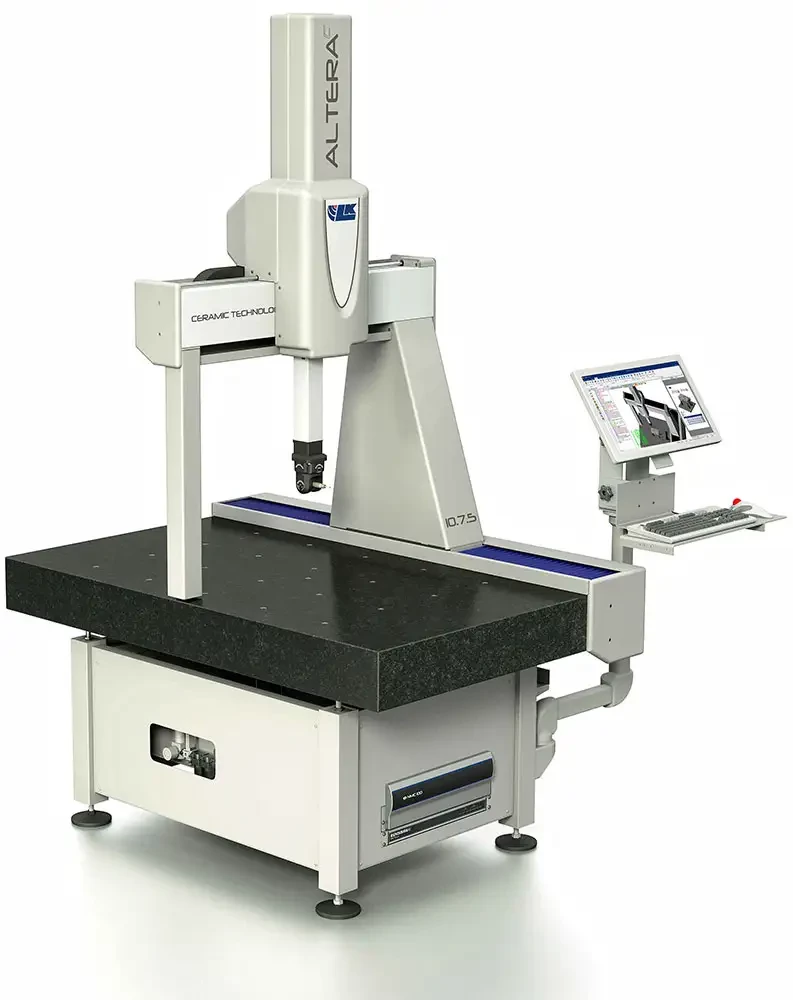

Avec Alterac, LK Metrology propose une nouvelle gamme de 3 MMT compactes de taille intermédiaire
Les mesures effectuées à l'aide d'un palpeur à déclenchement tactile en une série de points, idéal pour acquérir des informations sur la précision dimensionnelle, sont de plus en plus complétées par le palpage par contact continu (balayage analogique) et le balayage laser pour permettre la collecte rapide de données sur des surfaces complexes de forme libre. Les machines de mesure ALTERAC sont capables de déployer les trois types de capteurs. Cette acquisition flexible des données permet d'augmenter le débit de mesure pour éviter les goulots d'étranglement dans le département de métrologie, de fournir une connaissance complète de la conformité des composants et de répondre aux exigences actuelles des fabricants en matière de MMT qui sous-tendent les pratiques d'ingénierie concurrentes pour accélérer le délai de commercialisation de nouveaux produits.
La structure de la MMT a été optimisée à l'aide d'une modélisation solide assistée par ordinateur et d'une analyse par éléments finis, en particulier à l'intérieur de la section du pont, et est réglée avec précision pour maximiser la rigidité, réduire les vibrations et assurer la douceur du mouvement des axes, autant d'éléments fondamentaux pour obtenir des mesures très précises. La confiance de LK dans ses méthodes de conception est telle qu'elle offre une garantie inégalée de 10 ans sur la stabilité dimensionnelle.
Tous les guidages utilisent des paliers à air préchargés, de conception LK, nécessitant peu d'entretien, de conception enveloppante offrant une rigidité 3,5 fois supérieure à celle des paliers à air standard. Ils fonctionnent avec une épaisseur de film d'air réduite pour une faible consommation d'énergie et donnent des résultats de mesure reproductibles, même à des vitesses d'axes rapides. Les entraînements par friction assurent un mouvement régulier et un positionnement précis à des vitesses variables en continu, ainsi qu'une protection sans jeu, une protection contre les surcharges et de faibles coûts d'entretien.
Comme pour toutes les MMT LK, le choix minutieux des matériaux dans la construction de la machine comprend, comme pour toutes les MMT LK, l'utilisation de la céramique pour le pont mobile et la broche. Il est plus de trois fois plus rigide que l'aluminium, mais seulement un tiers plus lourd en volume, ce qui entraîne une accélération et une vitesse plus élevées de la machine. La céramique ne se détend pas comme l'aluminium, ce qui permet une meilleure stabilité dimensionnelle à long terme. Le coefficient de dilatation thermique de la céramique, similaire à celui du granit mais quatre fois inférieur à celui de l'aluminium, rend la structure très résistante au mouvement thermique. De plus, la céramique est trois fois plus dure que l'aluminium, ce qui la rend plus résistante à l'usure par abrasion et à l'indentation.
ALTERAC est disponible avec le puissant logiciel multi-capteurs basé sur CAMIO8 DMIS de LK, permettant la programmation et la mesure basées sur des données CAO 3D et un reporting complet.
