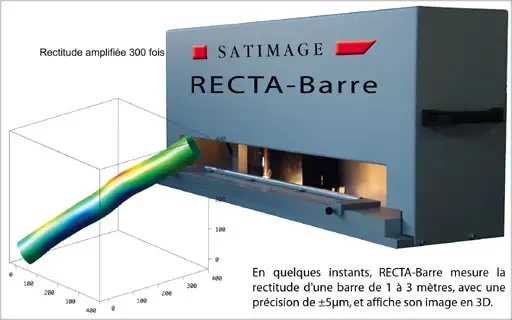

Visualiser instantanément la rectitude d'une barre en 3D avec Recta-Barre de SATIMAGE

07/07/2003
RECTA-Barre est un banc de mesure sans contact destiné au contrôle précis et instantané de la rectitude des barres de métal. RECTA-Barre accepte différentes formes de section.

RECTA-Barre est aux barres ce que RECTA-Profil est aux feuillards découpés par presse : un moyen de contrôle à la fois simple à utiliser et complet, parfaitement adapté à l'atelier de production dont il ne craint pas les vibrations et pollutions diverses.

Sa mise en ?uvre est ultra-rapide :
- L'opérateur dispose la barre à contrôler en référence.
- A l'aide de la manette, il fait défiler la tête de mesure vidéo le long du rail de guidage, jusqu'au bout.
- Il tourne la barre de 90° et relance une deuxième acquisition de la même façon.

L'écran affiche automatiquement les résultats sur sa rectitude à ± 5µm près, qui sont dès lors prêts à imprimer.

Mais le plus spectaculaire, c'est la visualisation à l'écran de la barre en 3D, avec ses déformations par rapport à la rectitude, très amplifiées pour une représentation claire et intuitive du phénomène.
