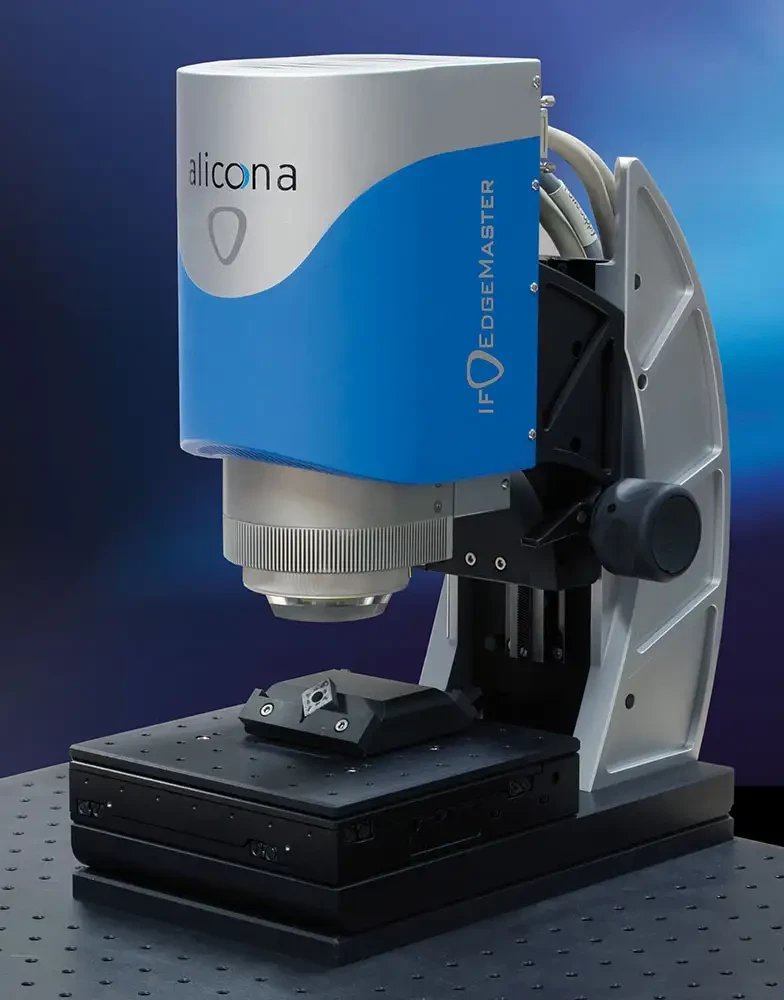

Le nouveau système de mesure d’outils coupants IF-Edgemaster d’ALICONA vérifie la conformité des outils réaffûtés

30/01/2013
L’IF-Edgemaster est un système de mesure 3D optique dédié à la mesure d’arêtes de coupe en automatique.

Grâce à la technologie de Variation Focale développée par Alicona, l’IF-Edgemaster balaye verticalement une arête de coupe ou une goujure et acquiert un modèle 3D complet de l’élément à mesurer. C’est à partir de ce modèle 3D que sa forme et son état de surface peuvent être calculés, fournissant à la fois les données de mesure et le modèle 3D à des fins d’assurance qualité. Ces données sont alors stockées dans des bases de données définies par l’utilisateur pour archivage ou à des fins de comparaison.

En général, le système est utilisé pour mesurer des arêtes de coupe indépendamment du type, de la taille, du matériau ou de l’état de surface de l’outil. Les opérateurs peuvent mesurer des rayons à partir de 2μm ainsi que les angles de coupe, de taillant et de dépouille de l’arête de coupe. Le système permet également de mesurer l’écaillage et la rugosité à n’importe quelle position sur l’outil.

La technologie robuste de Variation Focale donne des résultats répétables et raccordables dans un environnement de bord de production. L’IF-Edgemaster est également le seul système qui fournit des mesures de rugosité raccordables, les résultats sont obtenus en 20 secondes et la surface n’a pas besoin d’une préparation spécifique.

Le système est très simple d’utilisation grâce à des procédures définies par l’utilisateur et stockées pour être facilement accessibles par l’opérateur, le système permet également la comparaison par rapport à un modèle d’outil considéré comme idéal, ce qui permet des contrôles qualité très efficaces par comparaison.

L’utilisation de ce système, déjà diffusé chez les fabricants d’outils, permet aux affûteurs de vérifier la géométrie de l’outil réaffûté et d’améliorer ainsi l’assurance qualité du produit fini. Ceci permet à son tour d’optimiser les performances de l’outil par l’utilisateur final.

Alicona sera présent du 21 au 23 mars 2013 à l’Aff’Tech, Salon des techniques d’Affûtage et d’Outillage, au Parc de Expositions de Reims. Les visiteurs pourront tester leurs outils coupants sur le stand.
