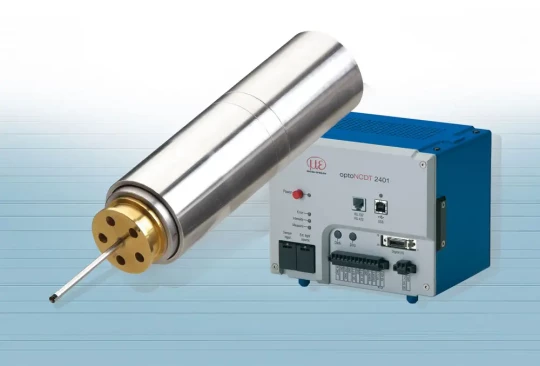

MICRO EPSILON met sur le marché un système de mesure de géométrie et d...

19/05/2009

Destiné au [gras]contrôle en ligne des alésages[/gras] ce système se présente so...

> Lire

MICRO-EPSILON propose désormais des capteurs laser spécialement destin...

14/05/2008

La nouvelle série de capteurs optoNCDT 1700 DR vient compléter la large gamme de...

> Lire

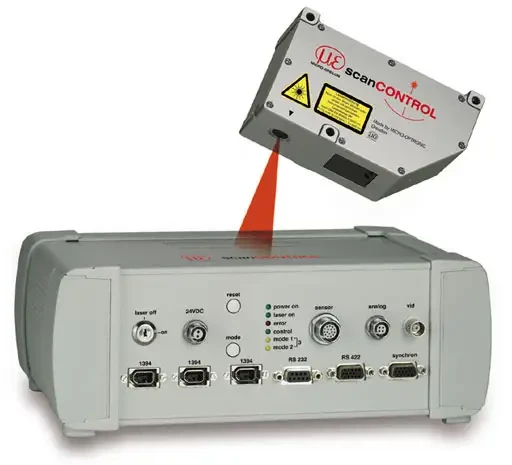

ScanCONTROL de MICRO EPSILON : une nouvelle génération de capteurs de mesure de profils par triangulation laser

21/06/2004
Micro-Epsilon est spécialisée dans la mesure industrielle, spécialement sur bancs de test et sur lignes de production.

Le capteur ligne à triangulation laser ScanCONTROL a été utilisé, à ce jour, dans des applications comprennant notamment la mesure en continu de profils de :
- Flancs de pneumatiques
- Balais d'essuie glace
- Têts d'imprimantes à jet d'encre
- Plaquettes de freins
- Rubans de colle et cordons de soudure

Par rapport aux capteurs de ce type déjà présents sur le marché, le capteur LLT2800 de Micro-Epsilon présente les avantages suivants :

- Très grande vitesse d'acquisition: 250 000 points / sec (concurrence: 30 000), programmable, avec la possibilité de choisir soit :
. Une ligne de 250 points à la cadence de 1000 lignes /sec
. Une ligne de 250 points à la cadence de 1000 lignes /sec
. Une ligne de 1000 points à la cadence de 250 lignes/ sec
. Toute solution intermédiaire pourvu que le maximum de points n'excède pas 250 000 à la seconde.

- Une grande précision 12 µm (6 sigma), (Best case)il s'agit là de l'incertitude de mesure de distance de chaque point du profil pris individuellement.

- Une mesure de la ligne en temps réel - shutter global; env. 1 msec - qui rend le capteur insensible aux variations de vitesse du scanning. Jusqu'à présent la majorité des capteurs utilisent un "rolling shutter" qui nécessite une vitesse d'acquisition constante pour pouvoir compenser le décalage du moment d'acquisition de la mesure d'un bout à l'autre de la ligne.

- Une très grande flexibilité (unique sur le marché ou les champs sont en général fixes) :
. le champ de mesure est variable et programmable
. la résolution latérale (l'espacement entre 2 points de mesure le long de la ligne) est variable et programmable
. la zone de mesure dans le champ de vision est variable et programmable avec jusqu'à 96 combinaisons possibles
. le capteur dispose de suffisamment de mémoire et de capacité de calcul pour permettre d'y intégrer des algorithmes de calcul d'éléments géométriques.

Micro-Epsilon a développé une plate forme logiciel en programmation modulaire visuelle - ICONNECT - qui nous permet de mettre en oeuvre des programmes applicatifs extrêmement rapidement.

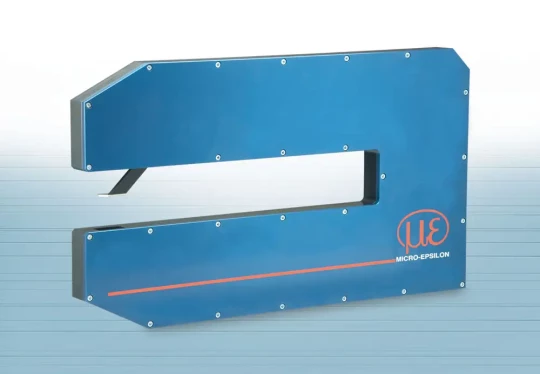

MICRO-EPSILON présente un système d'étrier en C spécialement destiné à...
