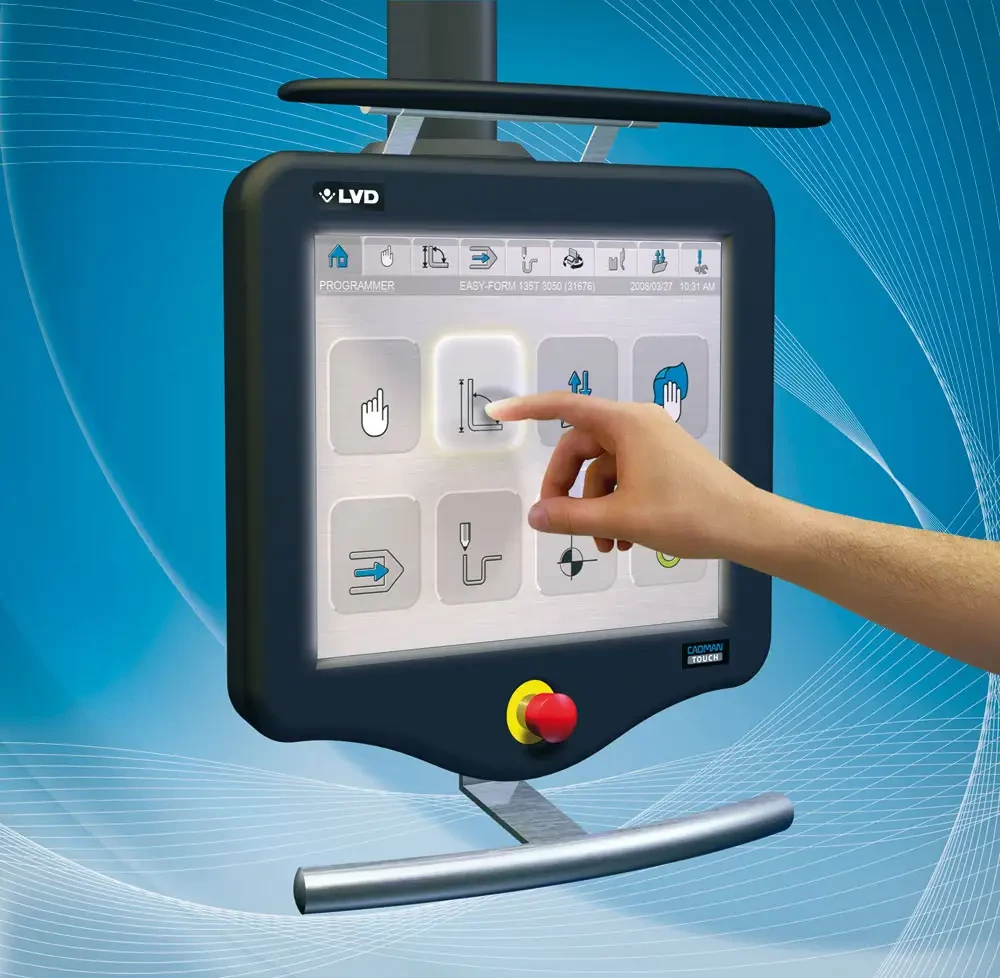

Cadman Touch de LVD, la nouvelle commande numérique à écran tactile pour presse plieuses

26/05/2008
LVD dévoile sa dernière création en matière de commande numérique presses plieuses « CADMAN Touch ». CADMAN Touch a été conçu pour simplifier et accélérer la programmation des pièces pliées et limiter les manipulations et les éventuelles erreurs dues à l'introduction manuelle des paramètres du pliage. CADMAN Touch, remplacera le contrôle CADMAN CNC qui, avec 2 500 unités vendues, est à ce jour le modèle de CNC LVD le plus répandu en clientèle. CADMAN Touch est destiné à équiper les séries de presses plieuses PPEB et Easy-Form. Associée à un puissant PC sous - Windows XP, le système exploite la dernière technologie infrarouge, il combine la puissance du calcul aux dernières innovations LVD en matière de pliage et de contrôle.

Le CADMAN Touch simplifie la programmation, l'interface utilisateur est intuitive et minimise les introductions de données en passant par le contact d'icônes évocateurs de grandes dimensions. Le nouveau concept a été testé dans les conditions les plus dures, Certains de ses composants sont déjà en service sur d'autres machines LVD CNC depuis plusieurs mois : cisailles ou presses plieuses.

CADMAN Touch intègre « la base de données de pliage LVD » ainsi que le logiciel (de pliage) CADMAN-B 3D, l'une et l'autre sont de conception 100% LVD essentiellement basée sur le « savoir plier » de LVD. La CNC crée et stocke des bases de données interactives pour délivrer un pliage précis et conforme au plan en intégrant, dès la première pièce, les corrections d'angle et le retour élastique. Ces bases de données fournies par LVD peuvent éventuellement être enrichies par le plieur, les données sont extraites et appliquées à chaque nouvelle création. Cette programmation automatisée et corrigée automatiquement dispense l'opérateur des traditionnelles pièces d'essais coûteuses en matière, en temps de découpe et en temps de pliage.

Grâce au logiciel de programmation distant CADMAN Touch est entièrement compatible avec les versions CADMAN antérieures. La version soft PC du logiciel de pliage CADMAN-B 3D partage « en direct » les mêmes informations que celles utilisées pour la création d'un programme sur la CN machine. Cette façon de procéder est née de l'expérience LVD : pour qu'une pièce en tôle pliée soit bonne, il faut, d'une part, que les découpes et les trous soient correctement positionnés par rapport aux plis et, d'autre part, que les angles soient corrects de la première pièce à la dernière. L'association réussie de Cadman Touch, de Cadman B 3D de L'EFL donne à une presse LVD Cadman Touch les moyens de prétendre à cette performance.

Le contrôle Cadman Touch est également doté d'une commande « d'apprentissage » qui permettra à l'opérateur de personnaliser finement et individuellement chacun des axes de la presse.

CADMAN Touch affiche la simulation graphique 3D du pliage de la pièce. Pièce seule en 3D pour que l'opérateur se familiarise avec sa géométrie et ensuite dans ses différentes étapes et séquences de transformation. CADMAN Touch visualise à l'écran la configuration outillage graphique et son positionnement précis. La programmation réalisée directement à l'écran est facile et rapide, les profils en 2D peuvent être rapidement esquissés du doigt et paramétrés aux côtes exactes en quelques secondes. CADMAN Touch utilise des icônes très évocateurs et de grandes dimensions. Le coffret accepte une programmation directe 2D et 3D à partir de fichiers informatiques sans avoir à passer par le PC du bureau.

La CNC délivrera directement le choix de l'outil, le développé, la gamme opératoire, le « set up » outillage et la représentation graphique de tous ces éléments.

CADMAN Touch peut être autonome ou intégré dans une programmation assistée à partir d'un PC distant au travers du réseau informatique de l'entreprise. Raccordée à internet, en cas de défaillance, elle pourra communiquer avec les techniciens LVD du Téléservice pour aider au diagnostique de panne et contribuer à un redémarrage rapide.
