AMB 2026 : SMW AUTOBLOK mettra en avant la butée numérique e-sensing et le chargeur rotatif hybride HRU 1

SMW-AUTOBLOK et SMW-Electronics ouvrent la voie à l'usine numérique pour la technologie de serrage conventionnelle. Le concept SMW permet une reconnaissance inductive sans contact des composants, transmettant ainsi des signaux à l'unité de commande du système sans aucun contact.

La technologie des capteurs est considérée comme une technologie clé pour l’automatisation des techniques de serrage. La transmission de signaux relatifs à la position et à l’état de la pièce permet un processus de chargement et de serrage entièrement automatique. SMW-AUTOBLOK, spécialiste des dispositifs de serrage, et SMW-Electronics, développeur de systèmes mécatroniques et numériques pour la technologie de serrage, proposent désormais un concept comprenant deux composants à fonctionnement inductif qui permet l’usinage automatisé des pièces, même pour les dispositifs de serrage conventionnels équipés d’unités rotatives.

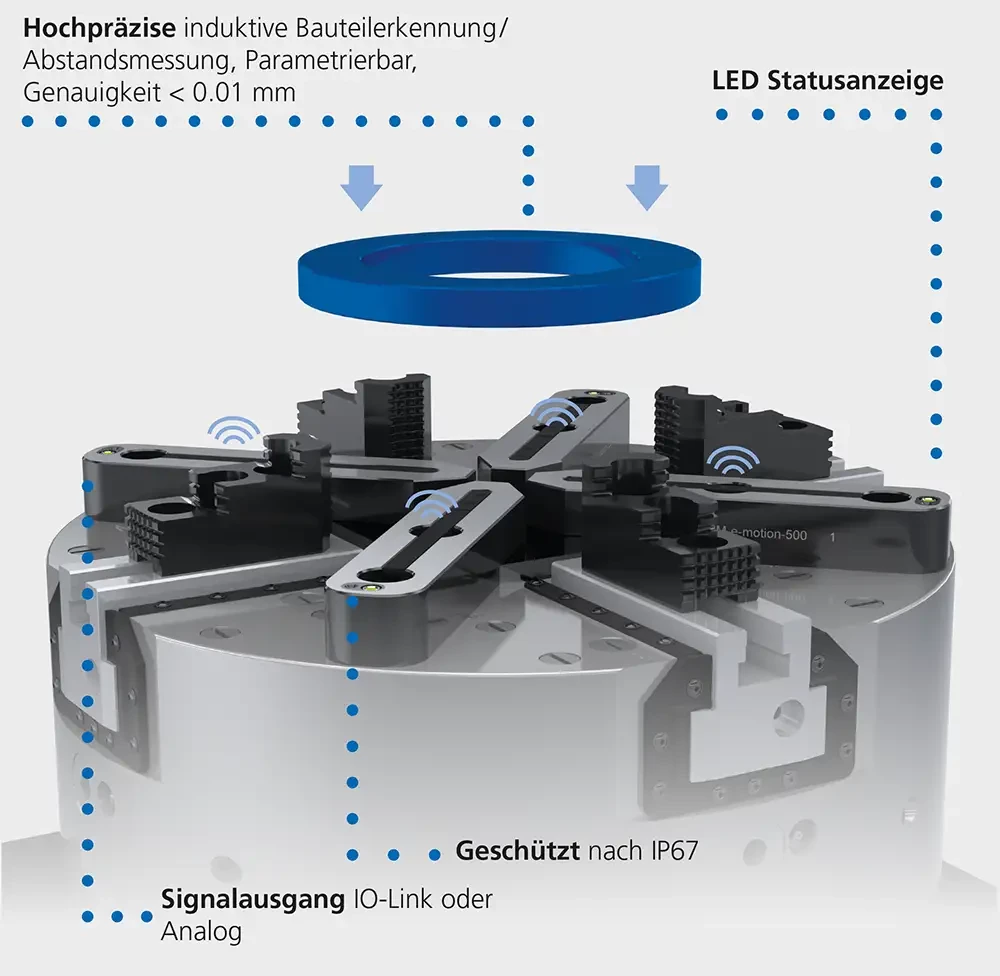

La butée numérique pour pièce à usiner e-sensing de SMW AUTOBLOK

« e-sensing » : la butée numérique de pièce

La butée numérique de pièce « e-sensing » peut être préinstallée ou montée a posteriori sous forme d’unité de capteurs. À plusieurs points de mesure, les capteurs déterminent la présence et la position d’une pièce. Ils détectent également la présence éventuelle d’un copeau entre la pièce et la butée. Le processus d’usinage ne démarre qu’une fois que la pièce a été correctement placée et positionnée. La mesure s’effectue jusqu’à une distance de 5 mm. Cela signifie que « e-sensing » surpasse les performances du contrôle par soufflage d’air, largement utilisé jusqu’à présent, dans lequel la reconnaissance des composants s’effectue en mesurant un intervalle d’air. Les systèmes de contrôle par soufflage d’air ne fonctionnent que jusqu’à une distance de 0,02 mm et ne sont donc pas adaptés au processus « Opération 10 » lors de l’usinage de pièces brutes. « e-sensing » répond de manière optimale aux exigences de contrôle de position et de contrôle des installations pour les pièces non usinées. Son système de capteurs paramétrables permet une utilisation flexible de l’« e-sensing » pour diverses applications de mesure. Il est également possible d’utiliser la butée numérique de pièce pour la mesure inductive de distance. Il fournit ses signaux de sortie via IO-Link ou en mode analogique dans une plage de tension comprise entre 0 et 10 volts.

« HRU 1 » : le dispositif d’alimentation rotatif hybride

SMW a intégré la transmission d’énergie et de signaux du mouvement rotatif vers le mouvement statique dans le dispositif d’alimentation rotatif. Le raccord rotatif hybride (« HRU 1 ») n’assure pas seulement l’alimentation en air, en huile ou en liquide de refroidissement. Il s’agit également d’un système de couplage inductif qui assure la transmission des signaux et de l’énergie via un entrefer. Le raccord rotatif hybride de SMW se caractérise par un format compact et un haut niveau de compatibilité. Il dispose de 3 connecteurs analogiques 0-10 V et de 3 connecteurs numériques PNP ; les fluides sont acheminés via un filetage G1/4". Le « HRU 1 » atteint une vitesse de rotation allant jusqu’à 7 000 tr/min et fait preuve d’une grande fiabilité de fonctionnement même dans des conditions ambiantes difficiles, grâce à son indice de protection IP67.

Le concept « e-sensing » et « HRU 1 » de SMW ne se contente pas de réduire les temps de mise en place et d’augmenter la fiabilité des processus. Il permet également de mettre en œuvre une production de pièces sans intervention humaine au sein d’une cellule d’automatisation, en association avec un robot pour les dispositifs de serrage conventionnels. SMW fait ainsi progresser la technologie de serrage sur la voie de l’usine numérique.
