Poinçonnage et soudage de goujons sur une seule machine

21/09/2015
Les poinçonneuses sont des machines polyvalentes appropriées au formage et à la découpe de tôles. Le constructeur allemand Boschert ajoute une corde à leur arc en installant dans la tête de poinçonnage une tête destinée au soudage de goujons.

alt

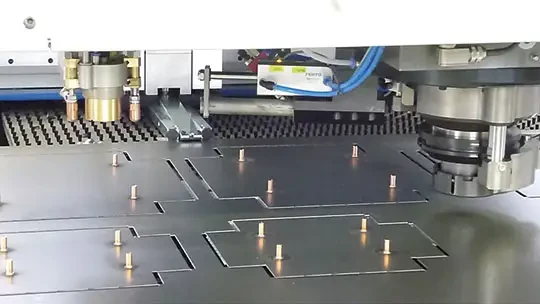

La tête de poinçonnage et la tête pour le soudage de goujons


Le soudage de goujons est obtenu via un appareil avec tête de soudage automatique, afficheur digital et alimentation automatique des éléments à souder qui est fourni par la société HBS Bolzenschweißsysteme.

La tête de soudage KAH 412 est également adaptée aux tôles fines à partir d’une épaisseur de 0.5mm . Le procédé s’appuie sur un guidage linéaire de haute précision sans jeu qui assure une reproductibilité parfaite du processus de soudure. Grâce au positionneur digital avec système de mesure intégré, il est possible de positionner la hauteur au 1/100ème près. Le paramétrage de soudage peut être adapté en fonction de chque travail.

Le dispositif VBZ-3 est conçu pour assurer une alimentation rapide et entièrement automatisée des éléments à souder en fonction des éléments normalisés à poser. Dans sa version standard, il est possible de poser des éléments de diamètre 3 à 8 mm et de longueurs de 8 à 50mm. Le bol d’alimentation possède un revêtement spécial pour faciliter le transport. Le dispositif est installé à l’arrière sur le côté de la machine, de manière à ce que le remplissage du bol, le paramétrage de soudage et l’accès aux éléments soient facilité. La tête de soudage est installée à gauche du bâti à côté de la tête de poinçonnage. Le réglage de la hauteur de la tôle se fait pneumatiquement.

Le dispositif de soudage doit être réglé en fonction de l’épaisseur de tôle, la matière et le diamètre du goujon. Il faut charger le bol avec les bons goujons et adapter le tuyau d’alimentation. Le déplacement et la commande de soudage sont gérés par la commande LABOD, le processus étant entièrement automatisé.

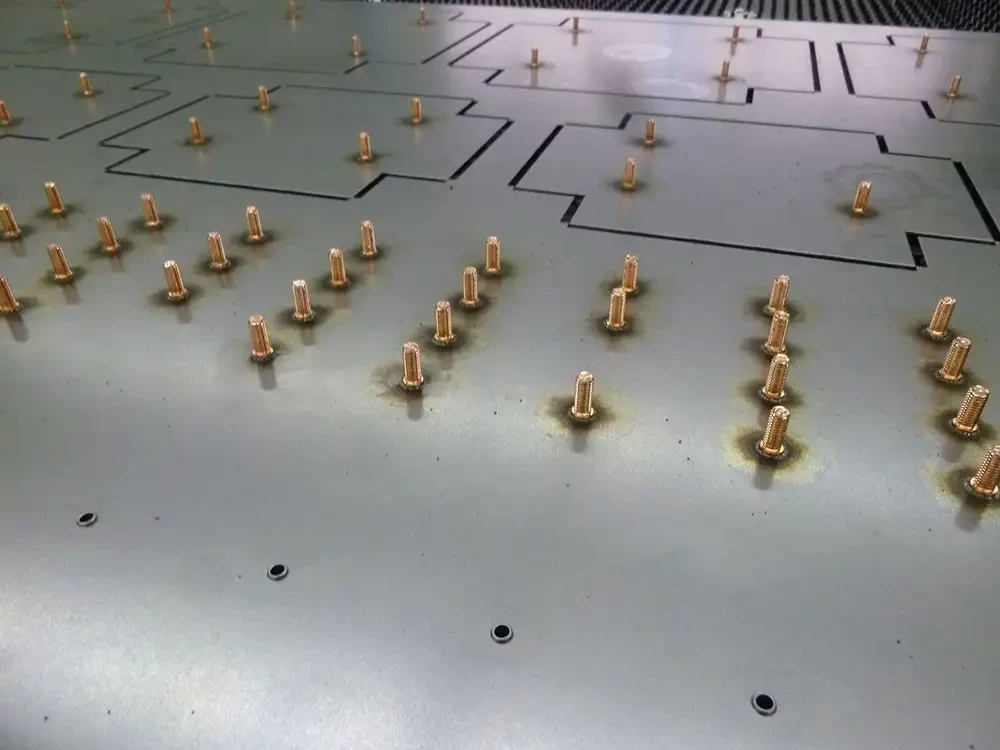

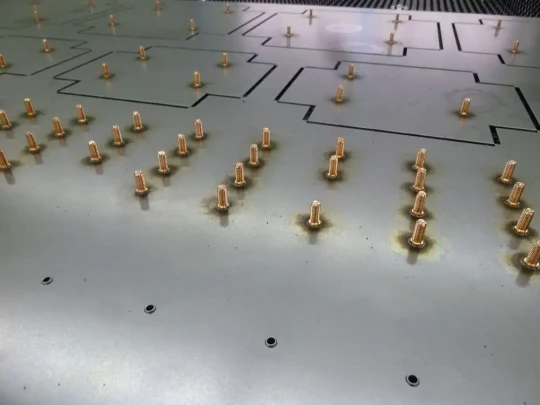

Le soudage de goujons intégré ajoute de la polyvalence à la poinçonneuse Boschert
