Spécial TRANSFOMETAL 2002 : à découvrir, le centre d'usinage 5 axes ROSILIO C760-5A

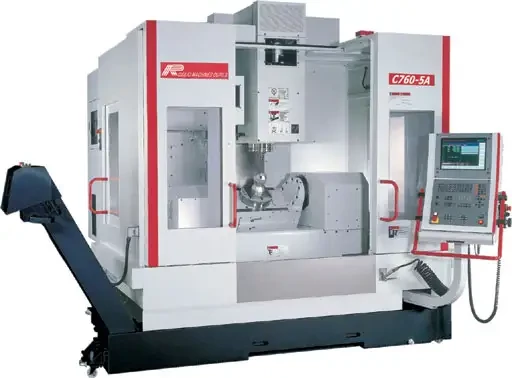

Le ROSILIO C760-5A est un centre d'usinage 5 axes compact et rapide à hautes performances.

Il permet un usinage complet en un seul serrage : en simultané sur 5 axes et sur 5 faces. Une solide table circulaire pivotante est commandée en continu selon un axe C sur 360 000 positions, son inclinaison variant selon un axe A sur ?110°/ +110°. La qualité est ainsi optimisée pour atteindre une flexibilité absolue en fabrication de série productive.

Cette machine extrêmement robuste et précise se distingue également par sa puissance et sa vitesse. La puissance de broche varie de 18 à 58 kW pour une vitesse de rotation de 10000 à 15000 tr/min, avec un couple de 340 Nm. Cette machine se distingue également par la vitesse de déplacement de ses axes puisqu'elle développe des avances rapides de 32 m/min et des déplacements de travail de 20 m/min. Les poussées sur les 3 axes (X,Y,Z) sont considérables, respectivement de 8600, 8600 et 12 560 N. La technique d'entraînement digitale dans les axes X, Y et Z procure un maximum de dynamique, de rapidité et de précision pour des gains de productivité assurés.

Les systèmes de changeurs d'outils (« RANDOM » 48 outils) réduisent les temps morts et permettent de préparer la machine en temps masqué. La configuration standard de la machine, très complète, inclut également un système d'arrosage à la pointe de la technologie : arrosage par le centre de l'outil avec filtration (20 bars), système de lubrification par 10 buses montées sur broche, système d'arrosage des bacs pour l'évacuation des copeaux, pistolet de lavage. Sont aussi proposés en standard un convoyeur à copeaux et son chariot, un système de graissage centralisé automatique, un bac de lubrifiant de 400 litres, une manivelle électronique portable, etc.

Le centre d'usinage ROSILIO C760-5A peut être équipé avec une commande numérique Heidenhain TNCi530, Fanuc, etc.

ROSILIO à TRANSFOMETAL, Stand 7309
