Un nouveau dispositif pour la précision du pliage chez SAFANDARLEY

SafanDarley a développé un nouveau dispositif de contrôle d’angle breveté qui est proposé en particulier sur la gamme de presses plieuses H-Brake : E-Bend L.

Il s’agit d’assurer la précision des plis quelles que soient les variations de qualité de la tôle, de l’orientation des grains et des tensions qui impactent la qualité du pliage.

Le contrôle d'angle E-Bend L est couplé à la CN

Lors d’une série, le système effectue la mesure sur une première pièce afin d’appliquer le résultat désiré sur toutes les pièces suivantes. Le retour élastique est mesuré automatiquement et la plongée du coulisseau modifiée pour atteindre l’angle désiré.

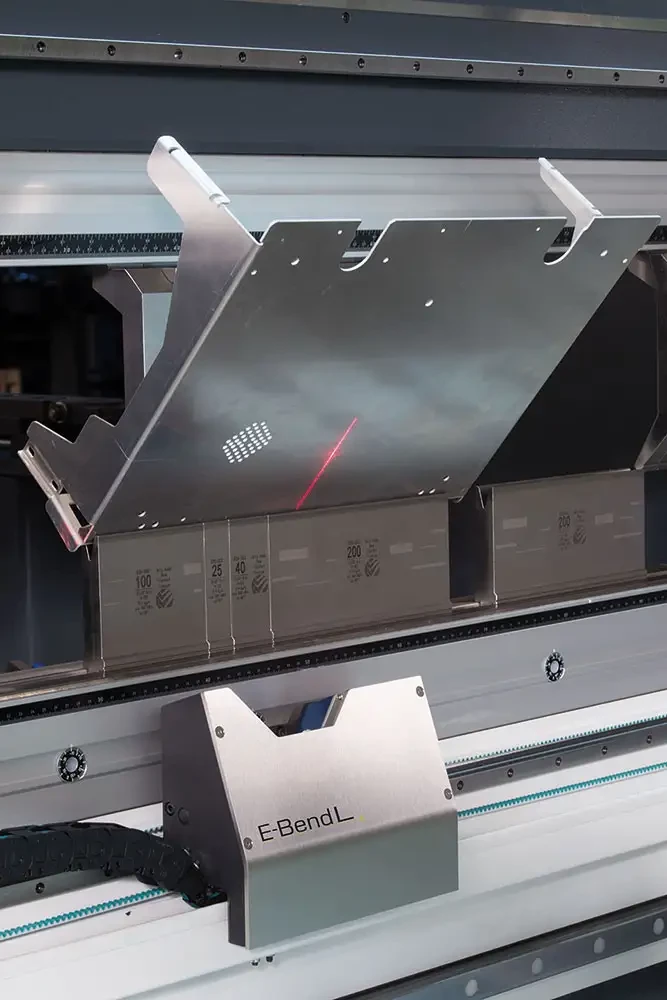

Le dispositif utilise deux caméras laser qui se déplacent sur des guides indépendants. L’angle est mesuré à l’avant et à l’arrière de la pièce pour atteindre la précision maximale.
