Renault prend goût au contrôle 3D à toute vitesse avec AdventCR d'ActiCM

25/05/2005
La société ActiCM vient de réussir son examen d'entrée en faisant valider avec succès son prototype d'AdventCR, un système de mesure optique entièrement automatisé, sans contact pour le contrôle et l'inspection ultra rapide des caisse de voitures en bord de ligne de production. Enthousiasmé par les performances de ce produit, RENAULT envisage d'acquérir en 2005 un AdventCR4, encore plus performant que le prototype validé. Alors que ce dernier ne disposait que d'une seule tête de mesure (IVD), la future acquisition de RENAULT possèdera à terme 4 IVD, pour réduire encore le temps de contrôle.

AdventCR est un système de mesure 3D destiné aux lignes de production. Il permet d'effectuer des mesures géométriques et surfaciques avec une rapidité 10 fois supérieure aux systèmes actuels. Sa précision qui varie de 50 à 300 microns, selon le matériau et le volume de mesure, est totalement indépendante de la précision de positionnement du robot. Ce dernier n'est utilisé que pour le transport de l'IVD et n'entre en aucune manière dans la chaîne de précision du système.

« Aujourd'hui, mesurer la caisse complète d'un prototype automobile nous prend huit à dix heures, contre deux heures avec le prototype AdventCR », précise Baptiste Faivre d'Arcier, pilote du projet PACA (Photogrammétrie Appliquée à la Carrosserie Automobile) chez Renault, qui a validé le prototype d'AdventCR1. Ces 2 heures peuvent encore être réduites à 30 minutes en utilisant 4 IVD, sachant que le coût d'un tel système reste équivalent à celui d'une configuration CMM actuelle.

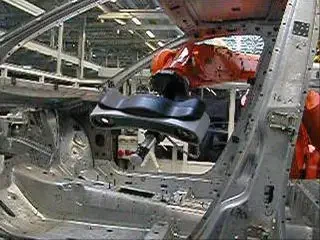

Les calculs et même les mesures peuvent se faire en différé, ce qui permet une disponibilité immédiate de la pièce ou de l'ensemble mesuré. AdventCR, est une solution complète, composée d'une partie software et d'une partie hardware qui peut comporter jusqu'à 8 IVD (Intelligent Vision Device), une tête de mesure ultra compacte, équipée de 2 capteurs CCD haute définition, ainsi que de plusieurs sources de lumière. Chaque IVD, peut être embarqué sur un bras de robot ou fixé à demeure dans un tunnel de mesure.

La gamme Advent' se décline en plusieurs versions, AdventCR pour les lignes de production des constructeurs automobiles, AdventSU' pour les sous-ensembles des équipementiers, AdventSP pour le secteur aéronautique, et AdventME? pour l'usinage mécanique. La mise sur le marché des différentes déclinaisons se fera progressivement entre 2005 et 2007.

La technologie d'ActiCM est le fruit de 18 années de recherche & développement, effectuées par une équipe de spécialistes dans le domaine de la photogrammétrie et du traitement numérique de l'image. Protégée au niveau international par plusieurs brevets, cette technologie innovante permet d'obtenir un gain considérable de la productivité dans le secteur de la mesure tridimensionnelle industrielle.
