NC4 de RENISHAW, le capteur laser pour jauge d'outil sur MOCN

17/09/2004

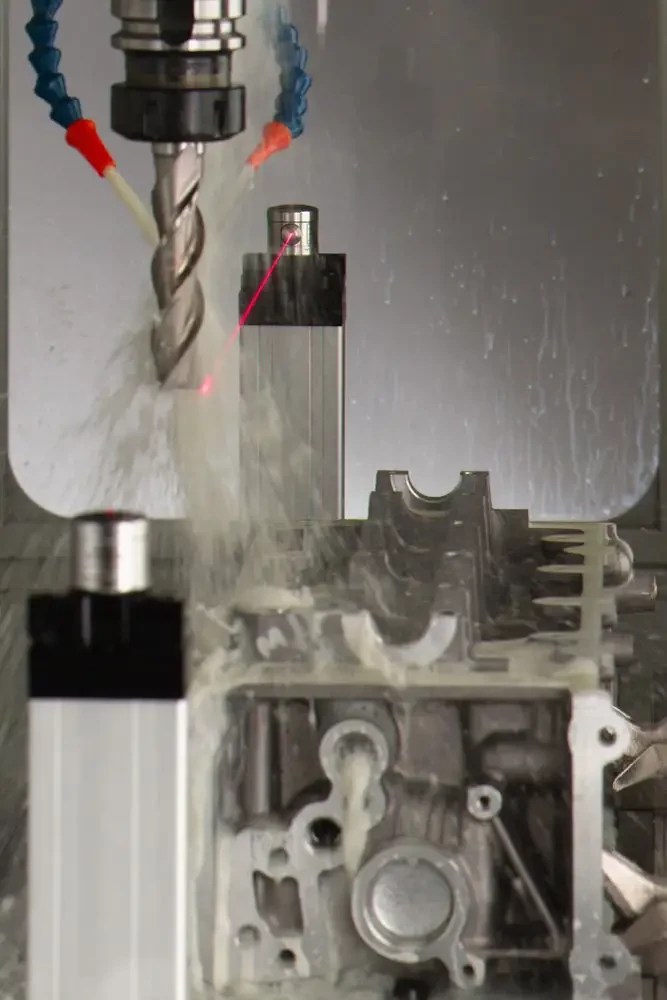

Ce capteur laser renforce considérablement la gamme de capteurs pour jauge d'outils de RENISHAW. Avec des modules d'émission et de réception optique très compacts, le NC4 convient aux centres d'usinages trop petits pour recevoir les classiques NC1 ou NC3, mais aussi aux machines de grandes dimensions avec un maximum de cinq mètres de séparation entre émetteur et récepteur.

Le système NC4 assure des mesures hautement répétables même avec de grandes distances de séparation de système pouvant atteindre 5 mètres. Selon les distances de séparation, les outils d'un diamètre aussi petit que ?0,2 mm peuvent être mesurés en tout point sélectionné le long du faisceau laser. Les bris d'outil peuvent être détectés sur des outils aussi petits que ?0,05 mm.

Protégé par un carter robuste en acier inoxydable, le système de réglage d'outils laser répond à la norme IPX8 et fonctionne dans les environnements de machine les plus rudes. Le système de protection MicroHole utilise un flux continu d'air comprimé pour assurer une protection ininterrompue contre les copeaux métalliques, les particules de graphite et le liquide de coupe, même pendant les routines de mesure. En cas de panne de l'alimentation en air, un nouveau dispositif d'étanchéité innovant à sûreté intégrée empêche la contamination et maintient la protection IPX8.

Entièrement compatible avec la suite complète de logiciels de réglage d'outils de Renishaw, le NC4 intègre également les plus récentes techniques d'immunité aux gouttes réduisant les effets indésirables des gouttes de liquide de coupe et des copeaux qui coupent le faisceau. Un temps de réponse très court de 10µs facilite, par ailleurs, le réglage précis des outils à rotation rapide.
